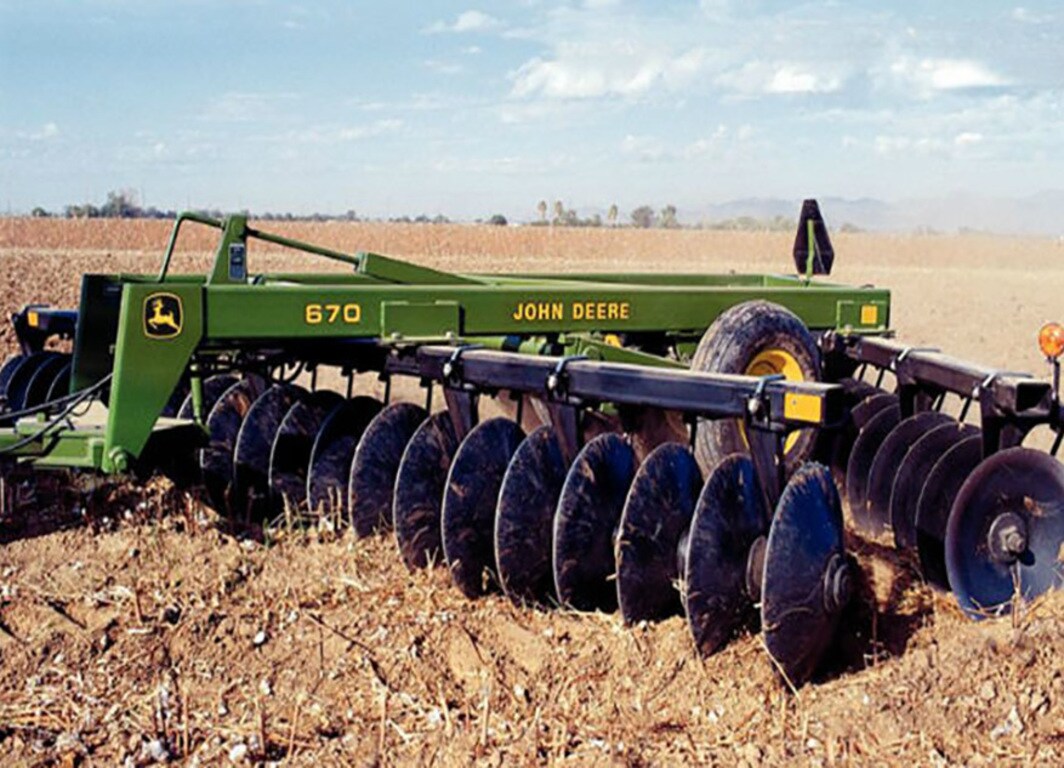

Rastra 670
Cuenta con lanza de enganche con auto nivelación, la cual permite a las secciones frontales y traseras seguir el contorno del terreno, aún en suelos desnivelados y una mínima transferencia de peso al tractor haciéndolo más eficiente y productivo. Es extra larga permitiendo dar vueltas con mejor maniobrabilidad, aun con tractores de doble rodado.
Cuenta con cojinetes sellados y autoalineables en las secciones, lubricados permanentemente para mayor durabilidad, se ajusta hacia adelante y atrás para una profundidad uniforme del rastreo. Los ángulos de ataque de las secciones delantera y trasera varían de 16 a 24 grados. Para ajustar la profundidad de corte, se logra deslizando el collar del cilindro de levante.
Características
Expandir
Contraer
Control de la profundidad de un solo punto
229 mm (9 pulg.)
279 mm (11 pulg.)
Bastidor principal
El bastidor principal de la rastra 670, está hecho de una sola pieza soldada, utilizando perfil estructural de acero (PTR) para resistir las fuerzas de torsión en el bastidor.
Dimensiones:
- Bastidor principal: 76 X 178 mm ( 3 X 7 pulg.)
- Secciones de discos: 102 X 152 mm (4 X 6 pulg.)
Control de la profundidad de un solo punto convenientemente ubicado
Control de la profundidad de un solo punto
El control de la profundidad de un solo punto es básico en el equipo.
- Convenientemente ubicado en frente de la rastra.
- Ofrece una infinidad de profundidades de trabajo.
- Reduce el tiempo de ajustes.
Opciones de discos permiten al operador encontrar el disco ideal para cada trabajo
Espaciamiento entre discos
229 mm (9 pulg.)
279 mm (11 pulg.)
La rastra 670 tiene espaciamientos entre discos de 229 mm (9 pulg.) y 279 mm (11 pulg.).
Para tener un óptimo desempeño de la rastra en el campo, se recomiendan utilizar el espaciamiento entre discos de la siguiente manera.
229 mm (9 pulg.) |
279 mm (11 pulg.) |
| Preparación de la cama de siembra | Labranza primaria |
| Incorporación de agroquímicos | Condiciones pesadas y con residuos de cosecha |
| Labranza primaria ligera | |
| Niveles de residuos de cosecha promedio |
Rastra 670
| Número de discos | 32 | 36 | 40 | 44 | 50 | 56 | 28 | 38 | 42 | 46 |
| Espaciamiento entre discos |
229 mm (9 pulg.) |
229 mm (9 pulg.) |
229 mm (9 pulg.) |
229 mm (9 pulg.) |
229 mm (9 pulg.) |
229 mm (9 pulg.) |
279 mm (11 pulg.) |
279 mm (11 pulg.) |
279 mm (11 pulg.) |
279 mm (11 pulg.) |
| Ancho total de corte |
3.6 m (11.8 ft) |
4.0 m (13.1 ft) |
4.4 m (14.4 ft) |
4.9 m (16.1 ft) |
5.5 m (18.0 ft) |
6.2 m (20.3 ft) |
3.8 m (12.5 ft) |
5.2 m (17.1 ft) |
5.7 m (18.7 ft) |
6.2 m (20.3 ft) |
| Peso de embarque | 2736 kg (6031.8 lb) |
2947.3 kg (6497.7 lb) |
3144.4 kg (6932.2 lb) |
3408.9 kg (7515.3 lb) |
3709.6 kg (8178.3 lb) |
4157.7 kg (9166.2 lb) |
2594.5 kg (5720 lb) |
3241.8 kg (7147 lb) |
3500 kg (7716.2 lb) |
3786.1 kg (8347 lb) |
| Peso por disco | 85.5 kg (188.5 lb) |
81.9 kg (180.6 lb) |
78.6 kg (173.3 lb) |
77.5 kg (170.9 lb) |
74.2 kg (163.6 lb) |
74.2 kg (163.6 lb) |
92.7 kg (204.4 lb) |
85.3 kg (188.0 lb) |
83.3 kg (183.6 lb) |
82.3 kg (181.4 lb) |
| Hp a TDF - recomendado | 115 - 140 Hp | 115 - 140 Hp | 140 - 160 Hp | 140 - 160 Hp | 140 - 160 Hp | 160 - 185 Hp | 115 - 140 Hp | 140 - 160 Hp | 160 - 185 Hp | 185 - 225 Hp |
NOTA: Cálculos considerando carretes de fundición y discos de 610 mm (24 pulg.).
Opciones de Discos
| Tipo de disco | Dimensiones | Rastra | Imagen | |||
| 660 | 225 | 425 | 670 | |||
| Esférico Liso | 508 x 4.76 mm (20 x 0.19 pulg.) | X |
|
|||
| 559 x 4.76 mm (22 x 0.19 pulg.) | X | |||||
| 610 x 4.76 mm (24 x 0.19 pulg.) | X | X | ||||
| 610 x 6.35 mm (24 x 0.25 pulg.) | X | X | X | X | ||
| 660 x 6.35 mm (26 x 0.25 pulg.) | X | X | ||||
| Esférico Dentado | 508 x 4.76 mm (20 x 0.19 pulg.) | X |
|
|||
| 559 x 4.76 mm (22 x 0.19 pulg.) | X | |||||
| 610 x 4.76 mm (24 x 0.19 pulg.) | X | X | ||||
| 610 x 6.35 mm (24 x 0.25 pulg.) | X | X | X | X | ||
| 660 x 6.35 mm (26 x 0.25 pulg.) | X | X | X | |||
Cantidad de discos
Modelo |
Cantidad de discos | ||||||||||||||||
| 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 36 | 38 | 40 | 42 | 44 | 46 | 50 | 56 | |
| 660 | X | X | X | ||||||||||||||
| 225 | X | X | X | X | X | X | |||||||||||
| 425 | X | X | X | X | X | X | X | X | X | ||||||||
| 670 | X | X | X | X | X | X | X | X | X | X | |||||||
Elevadores más robustos
El nuevo diseño del elevador es más robusto y tiene una vida útil de 3,000 horas (10 años), el material con el que está fabricado es de acero de alta resistencia A13C lo que le da una mayor resistencia en comparación con los elevadores del diseño anterior que eran más propensos a las fracturas.
Las ventajas que ofrece este nuevo diseño del elevador en comparación con el anterior son:
- Placa de acero de 19.05 mm (0.75 pulg.), la competencia lo ofrece en 12.7 mm (0.5 pulg.).
- 50 por ciento más de vida de útil que el elevador anterior.
- El nuevo diseño del elevador evita el movimiento gracias a sus 4 puntos de sujeción.
- El elevador del diseño anterior puede ser reemplazado por el nuevo.
- El nuevo elevador le agrega un 7 por ciento más de peso por disco.
Baleros autoalineables y libres de mantenimiento
La familia de rastras ahora cuenta con baleros libres de mantenimiento, los cuales son autoalineables gracias a su polímero de alta densidad que le permite trabajar en condiciones agresivas de labranza, entre sus principales características se encuentran:
- Menor mantenimiento: Debido a que no se requiere engrasar los baleros después de utilizar la rastra.
- Mayor durabilidad: Al tener una carcasa de fundición protege al balero del polvo y la suciedad. La carcasa está diseñada para proveer robustez, confiabilidad y como guarda de desgaste, que le permite tener un mejor desempeño en el campo.
- Los baleros están montados en la parte maquinada de los carretes y encajan dentro de la pista interior para un mayor apoyo.
Limpiadores
Los limpiadores son de gran utilidad para limpiar la superficie de los discos en cualquier condición de terreno, evitando de esta manera atascos por el exceso de material en los discos, lo que reduce paros en el campo para hacer la limpieza del mismo.
Las cuchillas de los limpiadores son de acero al boro, lo que le proporciona un incremento del 60 por ciento en su vida útil en comparación con los anteriores que utilizaban acero 1080. Este le permite mejorar la resistencia al desgaste.
Ruteo de mangueras
El ruteo de las mangueras hidráulicas ha sido modificado para tener una mejor sujeción de las mismas y evitar que se dañen al momento de estar trabajando con la rastra.
Especificaciones
Plegado
| Tipo | Rígido |
|---|
Anchuras de trabajo
| Opción de espaciado A | Opción 1 3.63 m 11.92 ft, in. Opción 2 4.06 m 13.33 ft, in. Opción 3 4.5 m 14.75 ft, in. Opción 4 4.93 m 16.17 ft, in. Opción 5 5.66 m 18.58 ft, in. Opción 6 6.22 m 20.42 ft, in. 22.9 cm 9 in. |
|||
|---|---|---|---|---|
| Opción de espaciado B | Opción 14 3.81 m 12.5 ft, in. Opción 15 4.09 m 13.42 ft, in. Opción 16 4.62 m 15.42 ft, in. Opción 17 5.16 m 16.92 ft, in. Opción 18 5.59 m 18.33 ft, in. Opción 19 6.2 m 20.33 ft, in. 27.9 mm 11 in. |
|||
| Opción de espaciado C | --- |
Anchura de transporte
| Opción de espaciado A | Opción 1 3.91 m 12.83 ft, in. Opción 2 4.34 m 14.25 ft, in. Opción 3 4.78 m 15.67 ft, in. Opción 4 5.21 m 17.08 ft, in. Opción 5 5.94 m 19.5 ft, in. Opción 6 6.5 m 21.33 ft, in. 22.9 cm 9 in. |
|||
|---|---|---|---|---|
| Opción de espaciado B | Opción 14 4.09 m 13.42 ft, in. Opción 15 4.37 m 14.33 ft, in. Opción 16 4.9 m 16.08 ft, in. Opción 17 5.44 m 17.83 ft, in. Opción 18 5.87 m 19.25 ft, in. Opción 19 6.48 m 21.25 ft, in. 27.9 cm 11 in. |
|||
| Opción de espaciado C | --- |
Altura de transporte
| Opción de espaciado A | --- |
|||
|---|---|---|---|---|
| Opción de espaciado B | --- |
|||
| Opción de espaciado C | --- |
Peso por cuchilla
| Opción de espaciado A | --- |
|||
|---|---|---|---|---|
| Opción de espaciado B | --- |
|||
| Opción de espaciado C | --- |
Velocidad de funcionamiento
| mph | 6.4 a 9.7 km/h 4 a 6 mph |
|---|
Requisitos de potencia
| Potencia de arrastre requerida: | 86 a 186 kW 115-250 hp |
|---|
Opciones de nivelación
| Opción 1 | Nivelación longitudinal ajustada por manivela | |||
|---|---|---|---|---|
| Opción 2 | --- |
Control de profundidad
| Opción 1 | Punto único | |||
|---|---|---|---|---|
| Opción 2 | --- | |||
| Opción 3 | --- |
Requisitos hidráulicos
| Estándar | Se requiere 1 válvula de control selectivo (VCS) para elevación y descenso | |||
|---|---|---|---|---|
| Opción 1 | Válvula de control adicional para ajuste de enganche hidráulico | |||
| Opción 2 | --- | |||
| Opción 3 | --- |
Requisitos eléctricos
| Estándar | Conector de 9 clavijas para luces de advertencia | |||
|---|---|---|---|---|
| Opción 1 | --- | |||
| Opción 2 | --- |
Enganche
| Tipo | Enganche de autonivelación con ajuste manual o hidráulico de línea de tiro |
|---|
Sección lateral flexible
| Arriba | --- | |||
|---|---|---|---|---|
| Abajo | --- |
Bastidor
| Tubo | Bastidor principal de acero tubular: 7.6x17.8 cm 3x7 in. |
|||
|---|---|---|---|---|
| Altura libre bajo el bastidor | 30.5 cm 12 in. |
Tren
| Ángulo | Delantero 16, 19 o 22 degree (angle) Trasero 18, 21 o 24 degree (angle) Ajustable |
|||
|---|---|---|---|---|
| Tubo | Delantero Acero tubular: 10.2x15.2 cm 4x6 in. Trasero Acero tubular: 10.2x15.2 cm 4x6 in. --- |
|||
| Tornillo del tren | --- | |||
| Tren estándar | --- | |||
| Diámetro de la corredera soldada | --- | |||
| Rodamientos | Dura-Flex | |||
| Rasqueta | Combinación |
Cuchillas de acabado
| Estándar | Llenado de surco integral |
|||
|---|---|---|---|---|
| Abresurcos central | Desplazamiento |
Cuchillas
| Espaciado | 22.9 cm 9 in. o 27.9 cm 11 in. |
|||
|---|---|---|---|---|
| Tamaño | Opción 1 61x0.65 cm 24x0.256 in. Opción 2 66x0.65 cm 26x0.256 in. --- |
Ruedas
| Ruedas y neumáticos del bastidor central | Opción 1 Dos ruedas con neumáticos D con índice de carga 11L-15Fl (en el precio básico) Opción 2 Cuatro ruedas (dobles) con neumáticos D con índice de carga 11L-15Fl (opcional) --- |
|||
|---|---|---|---|---|
| Ruedas y neumáticos del bastidor lateral | --- |
|||
| Ruedas estabilizadoras | --- |
Gradas
| Opción 1 | --- |
|||
|---|---|---|---|---|
| Opción 2 | --- |
enganche trasero
| Disponible | --- | |||
|---|---|---|---|---|
| Tamaño del tubo | --- | |||
| Función telescópica | --- | |||
| Clasificación de peso de lanza | --- | |||
| GVW | --- | |||
| Grupo de cables para luces de transporte | --- | |||
| Mangueras y acopladores hidráulicos | --- |
Garantía
| Tipo | --- |
|---|
Características adicionales
| Opción 1 | --- | |||
|---|---|---|---|---|
| Opción 2 | --- | |||
| Opción 3 | --- | |||
| Opción 4 | --- | |||
| Opción 5 | --- |
Información adicional
| Fecha de la Información |
|---|
