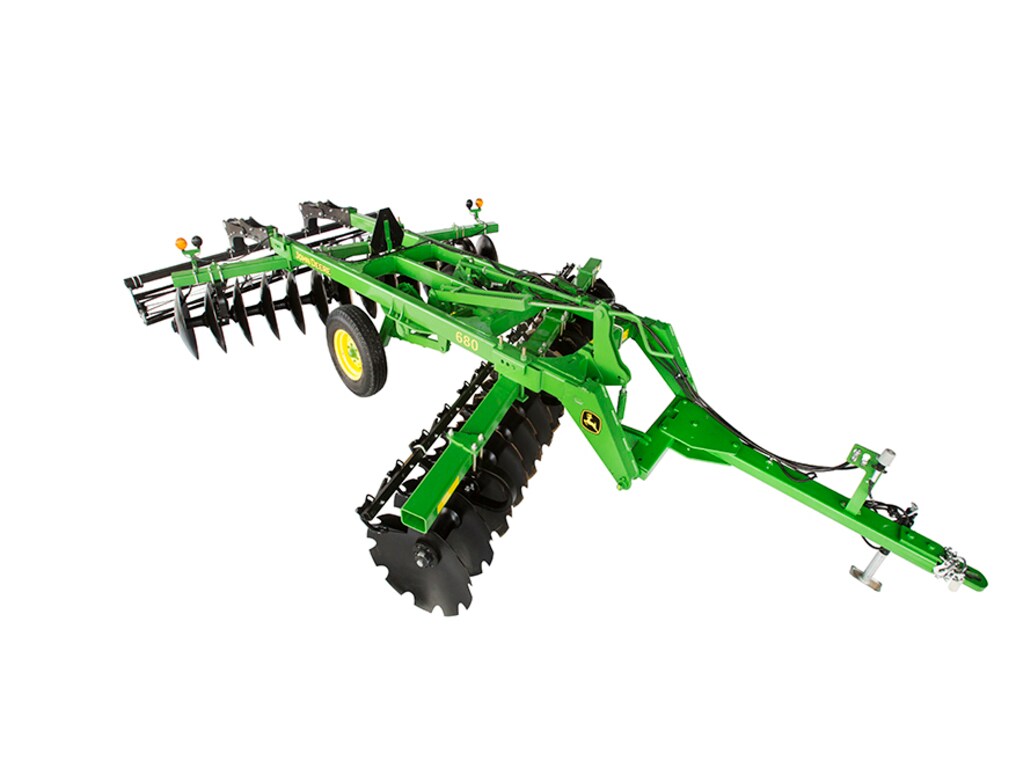

Larga vida útil y eficiencia en su productividad.
Rastra de tiro excéntrico, para facilidad de operación ajustándose a la comodidad del operador y, requerimiento del terreno. Se puede ajustar para ir directamente detrás del tractor o hacia un lado.
Su armazón principal es soldada con soldadura continua lo que lo hace más eficiente y durable.
Características
Expandir
Contraer

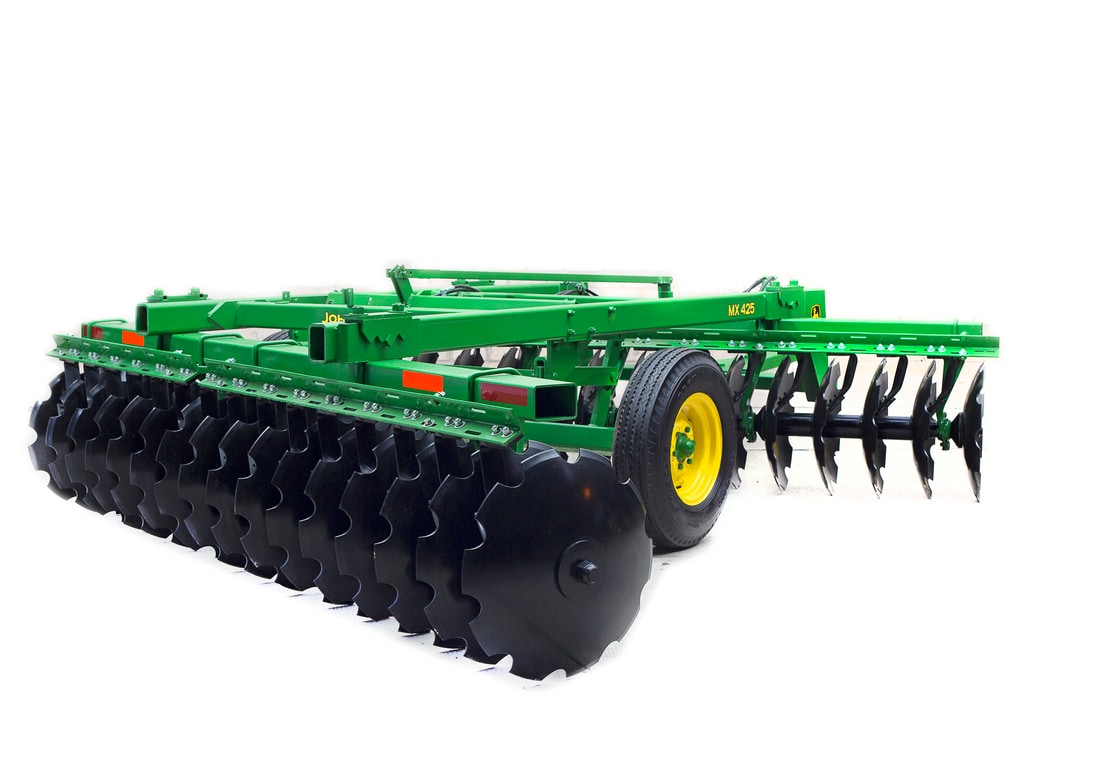

Rastra 425
Enganche de barra (1), orificios de ajuste (2), la horquilla (3)
229 mm (9 pulg.)
279 mm (11 pulg.)
Bastidor principal soldado en una sola pieza ofrece una resistencia confiable
Rastra 425
El bastidor principal de los modelos 225 y 425, están hechos de una sola pieza soldada, utilizando perfil estructural de acero (PTR) para resistir las fuerzas de torsión en el bastidor:
- Rastra 225: 102 X 102 X 6.4 mm (4 X 4 X 0.25 pulg.)
- Rastra 425: 76.2 X 127 X 9.525 mm (3 X 5 X 0.375 pulg.)
El enganche se ajusta para cubrir las necesidades de rastreo
Enganche de barra (1), orificios de ajuste (2), la horquilla (3)
El enganche se puede configurar para trabajar directamente detrás del tractor o con desplazamiento a la derecha o a la izquierda, que es ideal para huertos o viñedos.
La lengüeta de enganche de la barra de tiro puede moverse a través de la barra de tiro (1) para establecer el ajuste del rumbo de la rastra.
Se puede variar el ángulo de la lengüeta de enganche a través de los orificios de la placa (2), los ajustes se afinan.
La horquilla (3) puede montarse de modo que una rastra de discos se puede utilizar con tractores que tienen ya sea una barra de tiro de tracción lineal o de tipo abierto.
Una cadena de seguridad y soporte de manguera está incluido en el equipamiento base.
Opciones de discos permite al operador cumplir con el trabajo
Espaciamiento entre discos
229 mm (9 pulg.)
279 mm (11 pulg.)
La rastra 225 tiene un espaciamiento entre discos de 229 mm (9 pulg.) y la rastra 425 ofrece dos espaciamientos entre discos a 229 mm (9 pulg.) y 279 mm (11 pulg.).
Para tener un óptimo desempeño de la rastra en el campo, se recomiendan utilizar el espaciamiento entre discos de la siguiente manera.
229 mm (9 pulg.) |
279 mm (11 pulg.) |
| Preparación de la cama de siembra | Labranza primaria |
| Incorporación de agroquímicos | Condiciones pesadas y con residuos de cosecha |
| Labranza primaria ligera | |
| Niveles de residuos de cosecha promedio |
Rastra 425
| Número de discos | 22 | 24 | 26 | 28 | 32 | 36 | 42 | 20 | 24 | 28 | 30 |
| Espaciamiento entre discos |
229 mm (9 pulg.) |
229 mm (9 pulg.) |
229 mm (9 pulg.) |
229 mm (9 pulg.) |
229 mm (9 pulg.) |
229 mm (9 pulg.) |
229 mm (9 pulg.) |
279 mm (11 pulg.) |
279 mm (11 pulg.) |
279 mm (11 pulg.) |
279 mm (11 pulg.) |
| Ancho total de corte |
2.5 m (8.2 ft) |
2.7 m (8.9 ft) |
3.0 m (9.8 ft) ( |
3.2 m (10.5 ft) |
3.6 m (11.8 ft) |
4.0 m (13.1 ft) |
4.7 m (15.4 ft) |
2.8 m (9.2 ft) |
3.3 m (10.8 ft) |
3.9 m (12.8 ft) |
4.1 m (13.5 ft) |
| Peso de embarque | 1719.3 kg (3790.4 lb) |
1823.9 kg (4021 lb) |
1898.0 kg (4184.4 lb) |
2003.2 kg (4416.3 lb) |
2182.4 kg (4811.4 lb) |
2361.6 kg (5206.4 lb) |
2693.3 kg (5937.7 lb) |
1691.8 kg (3729.8 lb) |
1874.5 kg (4132.6 lb) |
2057.4 kg (4535.8 lb) |
2165.2 kg (4773.4 lb) |
| Peso por disco | 87.1 kg (172.2 lb) |
76.0 kg (167.6 lb) |
73.0 kg (160.9 lb) |
71.5 kg (157.6 lb) |
68.2 kg (150.4 lb) |
65.6 kg (144.6 lb) |
64.1 kg (141.3 lb) |
84.6 kg (186.5 lb) |
78.1 kg (172.2 lb) |
73.5 kg (162.0 lb) |
67.7 kg (149.3 lb) |
| hp a TDF - recomendado | 55 - 85 Hp | 55 - 85 Hp | 65 - 100 Hp | 65 - 100 Hp | 70 - 110 Hp | 80 - 125 Hp | 95 - 150 Hp | 55 - 85 Hp | 65 - 100 Hp | 70 - 115 Hp | 80 - 125 Hp |
NOTA: Cálculos considerando carretes de fundición y discos de 610 mm (24 pulg.).
Opciones de Discos
| Tipo de disco | Dimensiones | Rastra | Imagen | |||
| 660 | 225 | 425 | 670 | |||
| Esférico Liso | 508 x 4.76 mm (20 x 0.19 pulg.) | X |
|
|||
| 559 x 4.76 mm (22 x 0.19 pulg.) | X | |||||
| 610 x 4.76 mm (24 x 0.19 pulg.) | X | X | ||||
| 610 x 6.35 mm (24 x 0.25 pulg.) | X | X | X | X | ||
| 660 x 6.35 mm (26 x 0.25 pulg.) | X | X | ||||
| Esférico Dentado | 508 x 4.76 mm (20 x 0.19 pulg.) | X |
|
|||
| 559 x 4.76 mm (22 x 0.19 pulg.) | X | |||||
| 610 x 4.76 mm (24 x 0.19 pulg.) | X | X | ||||
| 610 x 6.35 mm (24 x 0.25 pulg.) | X | X | X | X | ||
| 660 x 6.35 mm (26 x 0.25 pulg.) | X | X | X | |||
Discos Cerradores
Un disco cerrador de 356 mm (14 pulg.) de diámetro está disponible para el nivelado del suelo. Se incluye un limpiador con el disco cerrador.
Cantidad de discos
Modelo |
Cantidad de discos | ||||||||||||||||
| 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 36 | 38 | 40 | 42 | 44 | 46 | 50 | 56 | |
| 660 | X | X | X | ||||||||||||||
| 225 | X | X | X | X | X | X | |||||||||||
| 425 | X | X | X | X | X | X | X | X | X | ||||||||
| 670 | X | X | X | X | X | X | X | X | X | X | |||||||
Elevadores más robustos
El nuevo diseño del elevador es más robusto y tiene una vida útil de 3,000 horas (10 años), el material con el que está fabricado es de acero de alta resistencia A13C lo que le da una mayor resistencia en comparación con los elevadores del diseño anterior que eran más propensos a las fracturas.
Las ventajas que ofrece este nuevo diseño del elevador en comparación con el anterior son:
- Placa de acero de 19.05 mm (0.75 pulg.), la competencia lo ofrece en 12.7 mm (0.5 pulg.).
- 50 por ciento más de vida de útil que el elevador anterior.
- El nuevo diseño del elevador evita el movimiento gracias a sus 4 puntos de sujeción.
- El elevador del diseño anterior puede ser reemplazado por el nuevo.
- El nuevo elevador le agrega un 7 por ciento más de peso por disco.
Baleros autoalineables y libres de mantenimiento
La familia de rastras ahora cuenta con baleros libres de mantenimiento, los cuales son autoalineables gracias a su polímero de alta densidad que le permite trabajar en condiciones agresivas de labranza, entre sus principales características se encuentran:
- Menor mantenimiento: Debido a que no se requiere engrasar los baleros después de utilizar la rastra.
- Mayor durabilidad: Al tener una carcasa de fundición protege al balero del polvo y la suciedad. La carcasa está diseñada para proveer robustez, confiabilidad y como guarda de desgaste, que le permite tener un mejor desempeño en el campo.
- Los baleros están montados en la parte maquinada de los carretes y encajan dentro de la pista interior para un mayor apoyo.
Limpiadores
Los limpiadores son de gran utilidad para limpiar la superficie de los discos en cualquier condición de terreno, evitando de esta manera atascos por el exceso de material en los discos, lo que reduce paros en el campo para hacer la limpieza del mismo.
Las cuchillas de los limpiadores son de acero al boro, lo que le proporciona un incremento del 60 por ciento en su vida útil en comparación con los anteriores que utilizaban acero 1080. Este le permite mejorar la resistencia al desgaste.
Ruteo de mangueras
El ruteo de las mangueras hidráulicas ha sido modificado para tener una mejor sujeción de las mismas y evitar que se dañen al momento de estar trabajando con la rastra.
Especificaciones
Plegado
| Tipo | Rígido |
|---|
Anchuras de trabajo
| Opción de espaciado A | Opción 1 2.79 m 9.17 ft, in. Opción 2 3.23 m 10.58 ft, in. Opción 3 3.68 m 12.08 ft, in. Opción 4 4.11 m 13.5 ft, in. Opción 5 4.78 m 15.67 ft, in. 22.9 cm 9 in. |
|||
|---|---|---|---|---|
| Opción de espaciado B | Opción 14 2.67 m 8.75 ft, in. Opción 15 3.23 m 10.58 ft, in. Opción 16 3.76 m 12.33 ft, in. Opción 17 4.01 m 13.17 ft, in. Opción 18 4.78 m 15.67 ft, in. 27.9 cm 11 in. |
|||
| Opción de espaciado C | --- |
Anchura de transporte
| Opción de espaciado A | 22.9 cm 9 in. |
|||
|---|---|---|---|---|
| Opción de espaciado B | --- |
|||
| Opción de espaciado C | --- |
Altura de transporte
| Opción de espaciado A | --- |
|||
|---|---|---|---|---|
| Opción de espaciado B | --- |
|||
| Opción de espaciado C | --- |
Peso por cuchilla
| Opción de espaciado A | --- |
|||
|---|---|---|---|---|
| Opción de espaciado B | --- |
|||
| Opción de espaciado C | --- |
Velocidad de funcionamiento
| mph | 6.4 a 9.7 km/h 4 a 6 mph |
|---|
Requisitos de potencia
| Potencia de arrastre requerida: | 41 a 112 kW 55 a 150 hp |
|---|
Opciones de nivelación
| Opción 1 | Barra de elevación paralela y resorte de 5 láminas para nivelación longitudinal y presión incrementada relativa en el tren delantero o trasero | |||
|---|---|---|---|---|
| Opción 2 | --- |
Control de profundidad
| Opción 1 | Topes mecánicos de profundidad | |||
|---|---|---|---|---|
| Opción 2 | --- | |||
| Opción 3 | --- |
Requisitos hidráulicos
| Estándar | Se requiere 1 válvula de control selectivo (VCS) | |||
|---|---|---|---|---|
| Opción 1 | --- | |||
| Opción 2 | --- | |||
| Opción 3 | --- |
Requisitos eléctricos
| Estándar | Conector de 9 clavijas para luces de advertencia | |||
|---|---|---|---|---|
| Opción 1 | --- | |||
| Opción 2 | --- |
Enganche
| Tipo | Enganche de combinación con opciones de desplazamiento a la izquierda o la derecha |
|---|
Sección lateral flexible
| Arriba | --- | |||
|---|---|---|---|---|
| Abajo | --- |
Bastidor
| Tubo | Acero estructural - 3x5x3/20.3 cm 8 in. |
|||
|---|---|---|---|---|
| Altura libre bajo el bastidor | --- |
Tren
| Ángulo | Delantero 28 a 48 degree (angle) Trasero 28 a 48 degree (angle) Ajustable |
|||
|---|---|---|---|---|
| Tubo | Delantero Acero estructural - 4x6x1/10.2 cm 4 in. Trasero Acero estructural - 4x6x1/10.2 cm 4 in. --- |
|||
| Tornillo del tren | Redondo - 3.81 cm 1.5 in. |
|||
| Tren estándar | Hierro nodular rígido | |||
| Diámetro de la corredera soldada | --- | |||
| Rodamientos | Baleros de bolas con triple sellado y protecciones de desgaste (no se necesita lubricación a menos que estén instalados los puntos de engrase) | |||
| Rasqueta | Rígido |
Cuchillas de acabado
| Estándar | Opción 1 Cuchilla esférica con rasqueta: 35.66 cm 14 in. --- |
|||
|---|---|---|---|---|
| Abresurcos central | Desplazamiento |
Cuchillas
| Espaciado | 22.9 cm 9 in. o 27.9 cm 11 in. |
|||
|---|---|---|---|---|
| Tamaño | Opción 1 Cónico dentado delantero y cónico liso trasero o esférico dentado delantero y liso esférico trasero - 61x0.45 cm 24x0.177 in. Opción 2 Cónico liso o cónico dentado delantero y cónico liso trasero - 61x0.65 cm 24x0.256 in. Opción 3 Cónico dentado o cónico dentado delantero y cónico liso trasero o esférico dentado delantero y esférico liso trasero - 66x0.65 cm 26x0.256 in. --- |
Ruedas
| Ruedas y neumáticos del bastidor central | Opción 1 Dos ruedas 15-8 con neumáticos 11L-15 10PR Opción 2 Dos ruedas 15-8 sin neumáticos Opción 3 Dos ruedas 16-6 sin neumáticos --- |
|||
|---|---|---|---|---|
| Ruedas y neumáticos del bastidor lateral | Opción 1 Espaciado de trocha de ruedas - 198 cm 78 in. --- |
|||
| Ruedas estabilizadoras | --- |
Gradas
| Opción 1 | --- |
|||
|---|---|---|---|---|
| Opción 2 | --- |
enganche trasero
| Disponible | --- | |||
|---|---|---|---|---|
| Tamaño del tubo | --- | |||
| Función telescópica | --- | |||
| Clasificación de peso de lanza | --- | |||
| GVW | --- | |||
| Grupo de cables para luces de transporte | --- | |||
| Mangueras y acopladores hidráulicos | --- |
Garantía
| Tipo | --- |
|---|
Características adicionales
| Opción 1 | --- | |||
|---|---|---|---|---|
| Opción 2 | --- | |||
| Opción 3 | --- | |||
| Opción 4 | --- | |||
| Opción 5 | --- |
Información adicional
| Fecha de la Información |
|---|
