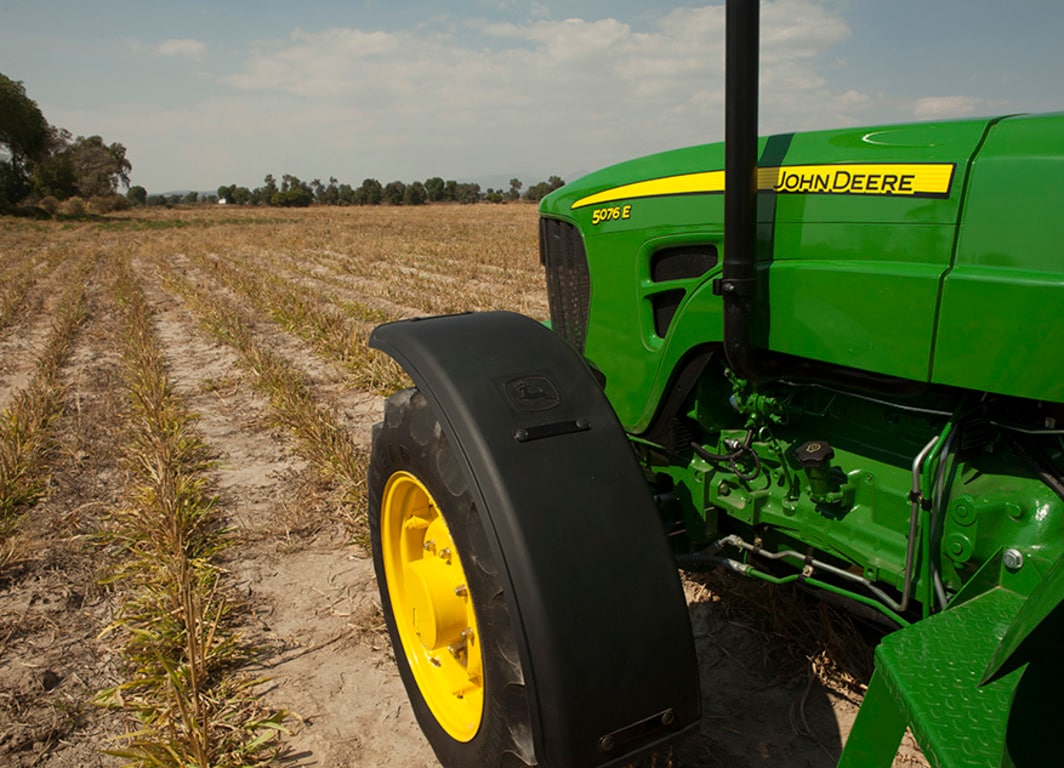

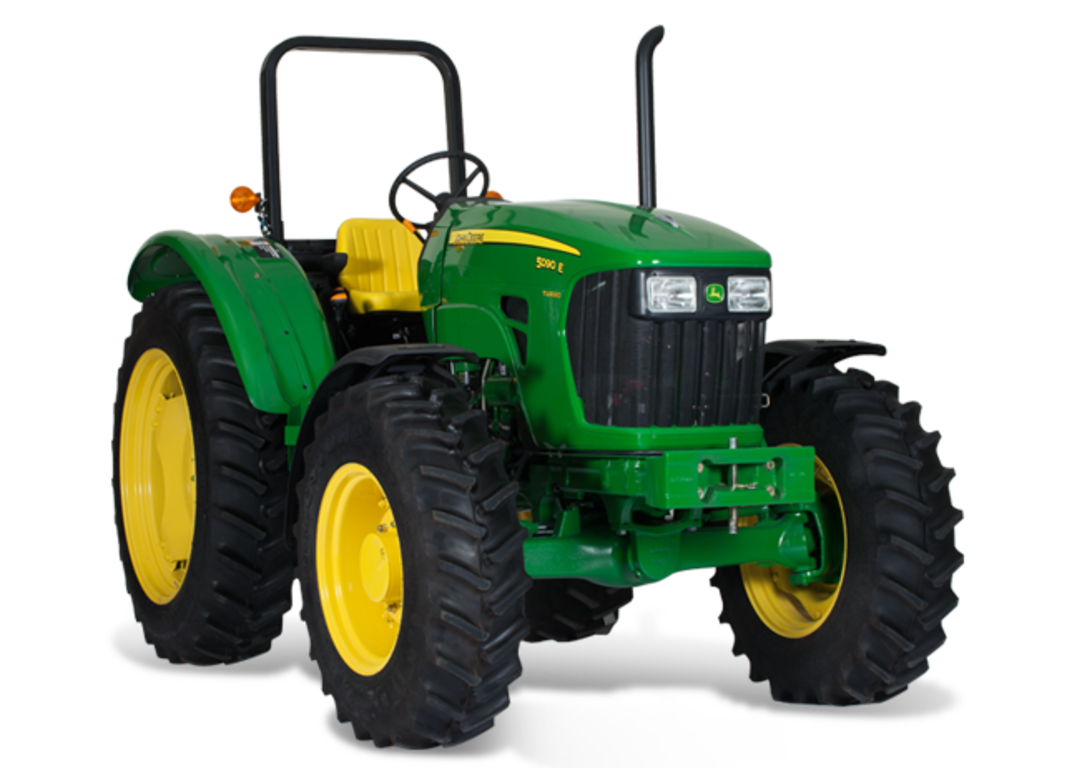

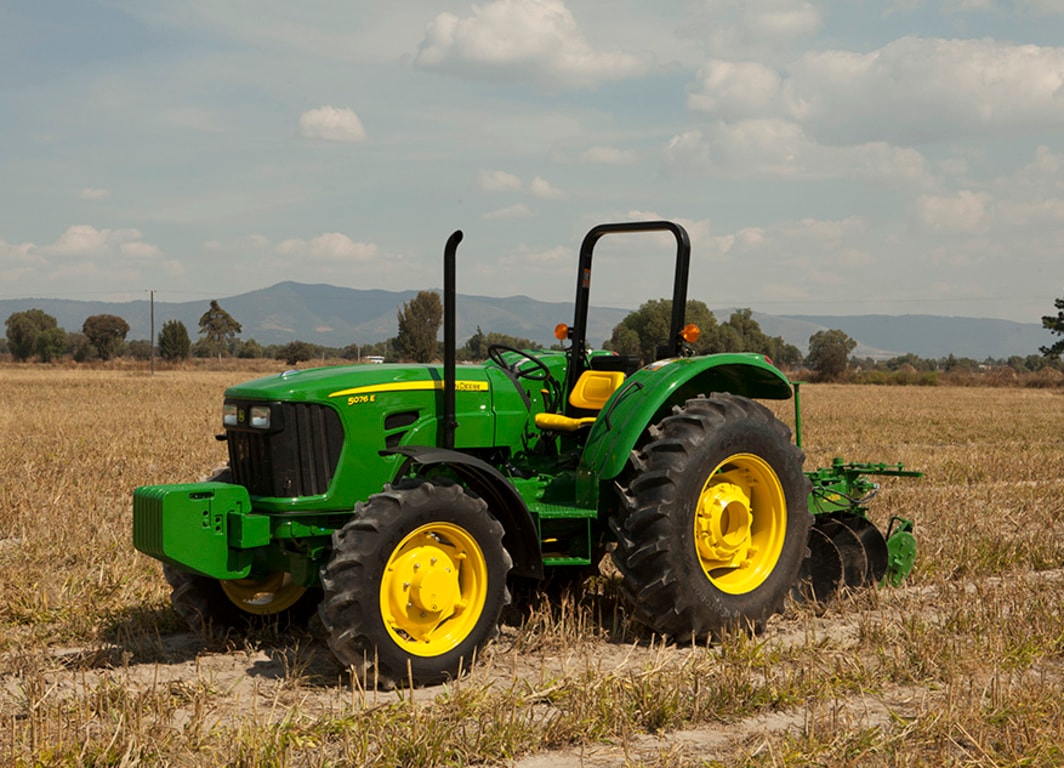

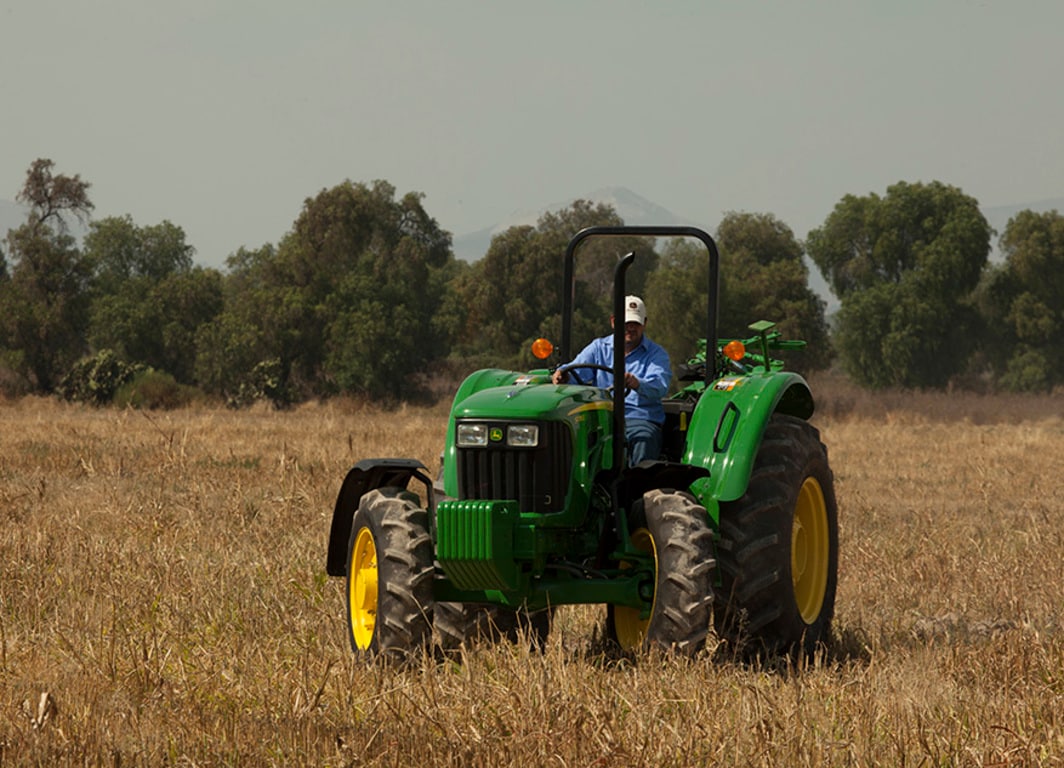

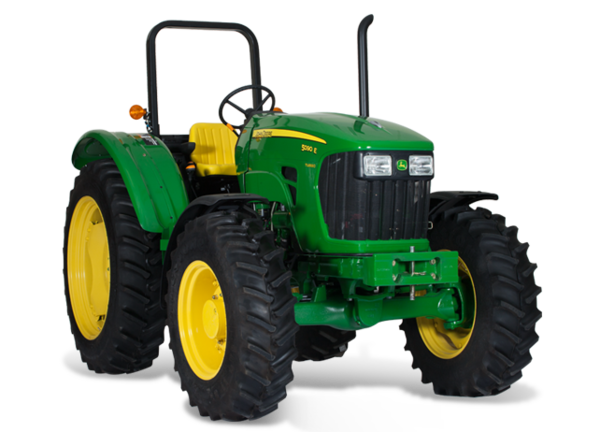

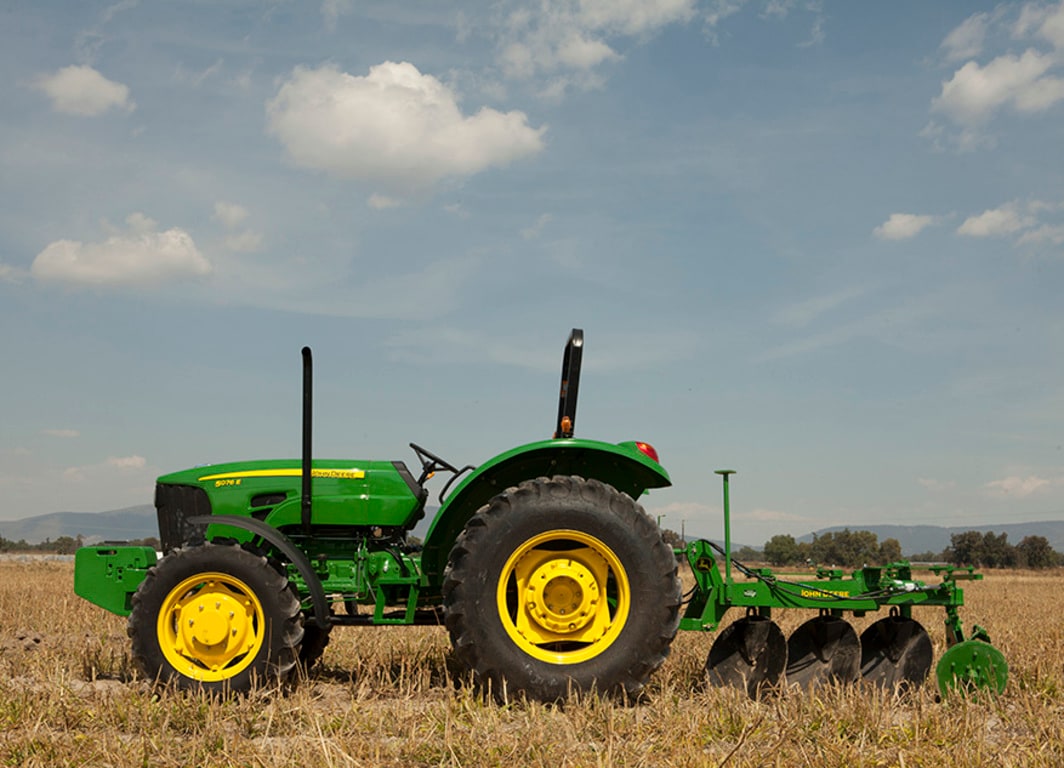

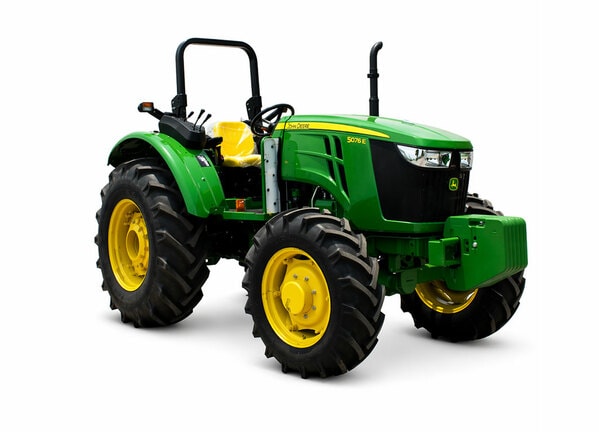

Tractor 5076E | 77 hp | Serie 5E

Obtenga un rendimiento fiable con motores diésel PowerTech™ de par alto y bajas emisiones

Motores PowerTech listos para funcionar

Los propietarios de Tractores de la Serie 5E pueden presumir de operar el motor más confiable en el mercado con la amplia trayectoria de John Deere de construir motores de alto rendimiento. El motor diésel diseñado y fabricado por John Deere proporciona un excelente par, eficiencia de combustible y durabilidad.

Motores Tier 0

Modelo	Cilindros	Desplazamiento del motor	Potencia del motor*	TDF hp	Rpm nominal	Aspiración
5076E	4	4.5L	77	66	2400	Aspiración natural
5082E	4	4.5L	81	70	2400	Aspiración natural
5090E	4	4.5L	89	77	2400	Turbocargado

Motores Tier 2

Modelo	Cilindros	Desplazamiento del motor	Potencia del motor*	TDF hp	Rpm nominal	Aspiración
5076E	4	4.5L	75	64	2400	Turbocargado
5082E	4	4.5L	81	68	2400	Turbocargado
5090E	4	4.5L	89/92	75	2400	Turbocargado

Transmisión sincronizada con eje superior 9F/3R - Una transmisión fácil de usar que ahorra tiempo y esfuerzo

La transmisión está diseñada para coincidir con las excelentes características de potencia y par de los motores PowerTech™ de John Deere. La durabilidad de la transmisión aumenta con el eje superior lubricado con presión, que permite al operador alcanzar el rendimiento de una estación de trabajo a la otra.

Nueve velocidades de avance y tres de retroceso se logran al usar dos palancas montadas en la plataforma para la operación de pasar cambios. Las palancas de cambios y de rango ubicadas en el costado derecho del operador, seleccionan una de las velocidades de avance o retroceso y seleccionan los rangos de cambios del collar A, B o A y B sincronizados. Los operadores pueden cambiar de dirección sin tener que detener por completo el tractor con la capacidad de cambios sincronizados, en línea, servomecánica entre A-R. Los cambios de avance en marcha entre velocidades y rangos no están sincronizados.

Un cambio de inicio neutro requiere que la palanca del eje de engranajes se encuentre en la posición neutra para encender el motor.

Un freno de mano de estacionamiento proporciona frenado durante el estacionamiento del tractor en mercados de exportación seleccionados.

La transmisión también tiene:

Capacidad de cambios servomecánica, en línea, entre 2-R (rango A), 5-R (rango B) y 8-R (rango C) para trabajo de cargador y trabajo con hoja.
El engranaje constante, con piñón heloical para una operación silenciosa y una confiabilidad excelente.
Varillas de cambios rígidas y completamente cerradas para cambios cortos y claros.
El interruptor de inicio neutro requiere que la palanca de cambios se encuentre en la posición neutra para encender el motor.
Eje superior lubricado a presión para una durabilidad excelente.

Velocidades de avance

5076E, 5082E, 5090E
Velocidad estimada del vehículo, transmisiones sincronizadas (PY)
Marcha	Estimaciones de velocidad en tierra - km/h (mi/h)
A1	2.1 (1.3)
A2	3.1 (1.9)
A3	4.2 (2.6)
B1	5 (3.1)
B2	7.2 (4.5)
B3	9.9 (6.1)
C1	13.8 (8.6)
C2	19.9 (12.4)
C3	27.1 (16.9)
AR	3.6 (2.2)
BR	8.4 (5.2)
CR	23.2 (14.4)

Neumáticos traseros 16.9-30 neumáticos

La transmisión opcional 12F/12R PowrReverser™ es ideal para aplicaciones pesadas

Palanca de inversor electrohidráulico

La transmisión PowrReverser creada por John Deere proporciona 12 velocidades de avance y 12 velocidades de retroceso para operadores que requieren rangos de operación adicionales para el trabajo en terreno y otras aplicaciones. Viene en forma estándar como 12F/12R PowrReverser con TDF 540/540 Economy con cambios. Esta transmisión es ideal para operadores que utilizan sus tractores para trabajar en aplicaciones pesadas.

Los embragues húmedos hidráulicos de avance y retroceso maximizan la durabilidad y superarán la vida útil de cualquier embrague seco. Cuando múltiples operadores con variedades de niveles de experiencia trabajan en los tractores, un embrague húmedo es la mejor forma de mantener la integridad y rendimiento de la transmisión, a la vez que disminuye los costos de reemplazo de embragues.

Dos palancas montadas en la plataforma ofrecen cambios fáciles y cómodos para lograr una experiencia cómoda para el operador. La palanca de cambios es fácil de alcanzar y la palanca de rangos menos usados es ahora más corta.

Perillas únicas facilitan la distinción entre ambas palancas. La palanca de avance selecciona una de cuatro velocidades, todos los cambios sincronizados para realizar cambios en la marcha con el uso del embrague. La palanca de retroceso selecciona el collar de cambios de los rangos A, B y C, que no son sincronizados.

Se logra la máxima productividad con transmisión servo asistida entre retroceso y avance, y es ideal para aplicaciones de cargador y hoja trasera que requieren frecuentes cambios direccionales en espacios reducidos. Excelente modulación permite al operador cambiar la palanca de dirección desde neutro a avance o retroceso, avance a retroceso, retroceso a avance o a neutro desde retroceso o avance.

Los operadores pueden lograr todos estos cambios direccionales sin sacrificar la comodidad ni la molestia de presionar el pedal del embrague. La velocidad de los cambios direccionales se puede ajustar a la preferencia del operador o las demandas de la operación con el kit de control infinitamente variable instalado encampo.

Una palanca direccional electrohidráulica de operación digital permite al operador cambiar sin esfuerzo la dirección con un leve movimiento de dedos. El control está ubicado en el costado izquierdo de la consola de instrumentos y selecciona las posiciones avance, retroceso y neutro.

También permite al operador dirigir y cambiar de dirección con la mano izquierda, liberando la mano derecha para operar los otros controles del tractor, como el cargador, implementos traseros o acelerador manual.

Serie 5E

Engranajes de conexión constante y de corte helicoidal proporcionan una operación más silenciosa y excelente confiabilidad, mientras que el eje superior lubricado con presión suma a la durabilidad de la transmisión. Varillas de eje rígidas y completamente cerradas para recorridos cortos y claros cambios permiten a todos los operadores saber con claridad en qué rango y cambio están operando.

Trinquete positivo de estacionamiento en la transmisión proporciona un estacionamiento positivo y elimina la necesidad de freno de mano.

Esto también elimina los costos de servicio del embrague, que ocurren cuando el freno de estacionamiento se deja accionado en forma accidental. Un cambio de inicio neutro requiere que la palanca direccional se encuentre en la posición neutra para encender el motor.

Velocidades en tierra

Vea la historia sobre velocidades en tierra de 12F/12R.

Las válvulas de control selectivo con montaje medio (SCV) aumentan la productividad

SCV dual media

Los Tractores de la Serie 5E pueden ser equipados con hasta cuatro SCV de tipo carrete, económicas y versátiles. Las válvulas duales de montaje medio, instaladas en fábrica, permiten la opción de un cargador.

Controles de palanca universal

Basado en la información del operador, la palanca universal (joystick) ergonómica y fácil de usar ahora se encuentra en los Tractores 5E y 5E Especializados.

Estándar con los sistemas hidráulicos duales medios instalados en fábrica, la palanca universal (joystick) está diseñada para ajustarse a la mano para obtener una mayor comodidad. Una función de bloqueo de seguridad garantiza que la palanca universal (joystick) no responda cuando el bloqueo está activado, lo que permite que el operador se mueva con seguridad por el sitio de trabajo con la confianza de que el material permanecerá en el cucharón.

La posición regenerativa de la palanca universal (joystick) proporciona ciclos de descarga rápidos del cucharón solo en la válvula hidráulica dual media.

Las válvulas de control selectivo con montaje trasero (SCV) incrementan versatilidad

SCV trasera única

SCV trasera doble

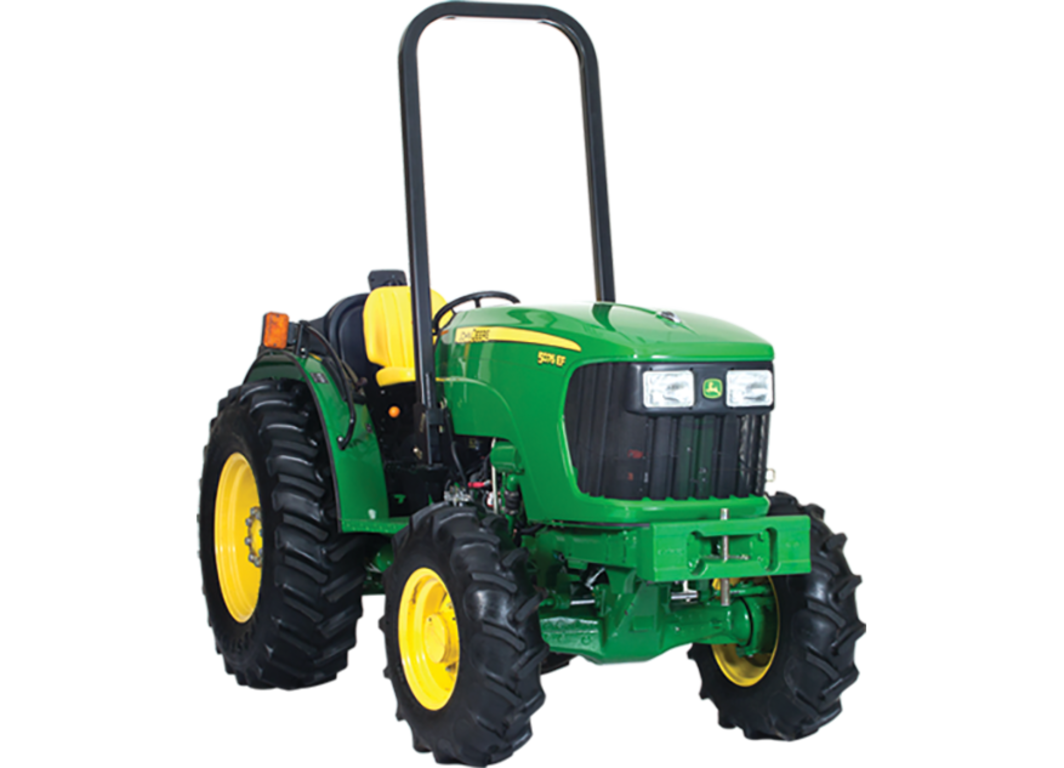

Los Tractores de la Serie 5E y 5E Especializados pueden ser equipados hasta con cuatro válvulas de control selectivo de tipo carrete, económicas y versátiles (SCV). Un máximo de dos SCV traseras pueden ser instaladas en terreno o en fábrica para agregar versatilidad a los Tractores de Uso General de la Serie 5E y 5E especializados. Una SCV trasera única viene en forma estándar en los Tractores de Uso General de la Serie 5E y 5E Especializados.

Todas las SCV traseras son controladas con palancas y los acopladores están equipados con cubiertas de tapón contra el polvo para impedir que el polvo y los residuos ingresen al sistema hidráulico. Esto asegura un rendimiento más confiable, lo que permite a los operadores realizar bien su trabajo.

Los operadores pueden acoplar y desacoplar bajo presión con los acopladores de empuje y arrastre de la Organización Internacional para la Estandarización (ISO), que reducen la fuerza requerida para intercambiar implementos. Esto permite al operador acoplar y desacoplar sin esfuerzo mangueras hidráulicas de un implemento a otro.

Ahorro de combustible en aplicaciones de TDF con la TDF Economy 540/540 opcional

TDF Economy 540/540 con cambios

La TDF Economy 540/540 permite a los operadores seleccionar las rpm del motor necesarias para su aplicación con toma de fuerza (TDF).

La posición de economía proporciona 540 rpm a la TDF a 1700 rpm del motor. La TDF 540 Economy es ideal para cualquier aplicación de TDF, desde mover un condicionador de segador a una embaladora o cortadora, donde no se requiere potencia total.

Operar a menores rpm del motor disminuye los costos de combustible durante las tareas. Hay una mejor experiencia general de operación debido a que hay menos ruido y vibración para el operador.

Una palanca permite al operador simplemente cambiar entre 540 y 540E, cuando las condiciones ameritan la oportunidad de ahorrar combustible sin afectar el rendimiento.

Para operaciones de servicio pesado que requieren la máxima potencia de la TDF, la palanca de cambio de la TDF se ubica en la posición 540, se acciona la TDF y el motor funciona a la velocidad indicada de 2400 rpm. Esta selección entrega 540 rpm al eje de la TDF y entrega la potencia anunciada completa a la velocidad del motor indicada.

La TDF Economy 540/540 ofrece todas las características de la TDF estándar de 540 rpm y el interbloqueo de seguridad es una medida sencilla para compensar la supervisión del operador.

Cuando el tractor está en el modo economía, el motor está limitado a 1700 rpm, lo que evita aumentos accidentales de velocidad de los implementos de la TDF y protege del atascamiento del eje de la TDF.

El interbloqueo de seguridad también evita el cambio accidental de la palanca del selector de la TDF a velocidades del motor sobre 1700 rpm, lo que podría generar tiempo de inactividad para reparar implementos o trenes de tracción.

Diseño montado en soporte doble proporciona una plataforma de estación abierta y espaciosa para comodidad y conveniencia

Vista superior de la estación del operador

El Tractor de la Serie 5E con estación de operador montada en soporte doble está diseñada para ubicar al operador hacia adelante y un poco más abajo que la mayoría de los otros tractores en esta clase. Este diseño mejora el andar y la visibilidad del operador.

Palancas de cambio montadas en la plataforma y pedales suspendidos de embrague y frenos contribuyen a un diseño de plataforma despejado. Los pedales suspendidos también facilitan la entrada y salida del tractor al operador y hacen más fácil la operación del pedal de embrague cuando el tractor es usado en aplicaciones que requieren un uso frecuente de los pedales, como el trabajo de cargador.

Para mejorar más el acceso a la estación del operador, dos peldaños (uno en el sector izquierdo y otro en el sector derecho) vienen como equipamiento estándar en todos los tractores de la serie 5E.

Caja de herramientas y soporte para manual del operador

Caja de herramientas en el Tractor con Cabina 5E

Todos los tractores de la Serie 5E tienen la caja de herramientas con ubicaciones de almacenamiento para herramientas, piezas y manuales del operador. La caja de herramientas está ubicada convenientemente en el guardabarros izquierdo para un acceso fácil a herramientas y repuestos que pueden ser necesarios en terreno. El soporte del manual del operador está montado en el poste derecho de la estructura de protección antivuelco (ROPS).

Ambos están fabricados de un material plástico durable y resistente al tiempo.

Peldaños

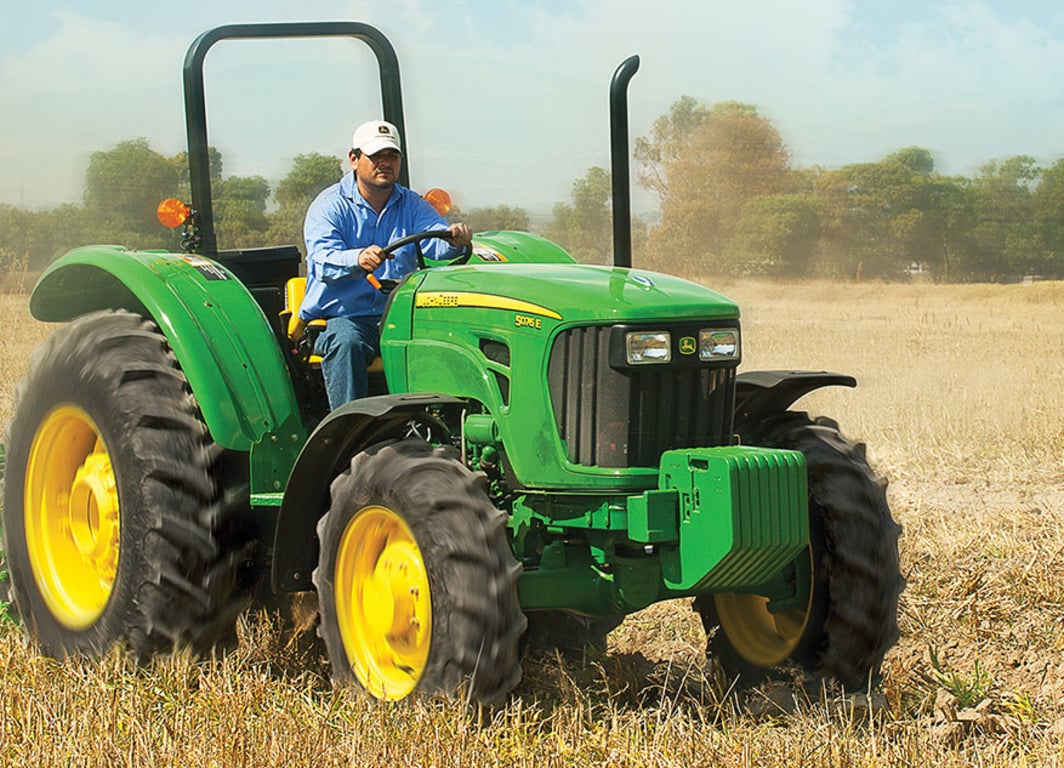

Tractor 5076E con OOS

Para mejorar el acceso a la estación del operador, peldaños en el lado izquierdo están disponibles como equipo estándar y peldaños en el lado derecho son equipo opcional en todos los tractores de estación abierta del operador de la Serie 5E. Ingrese y salga por cualquier costado de la estación del operador.

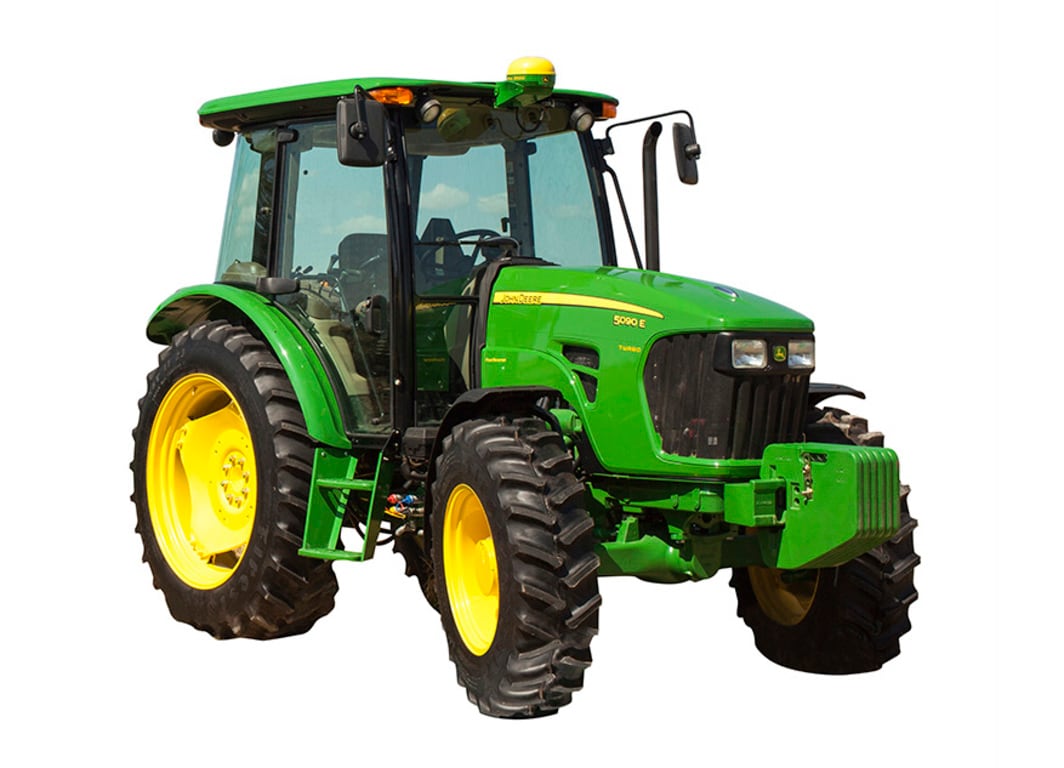

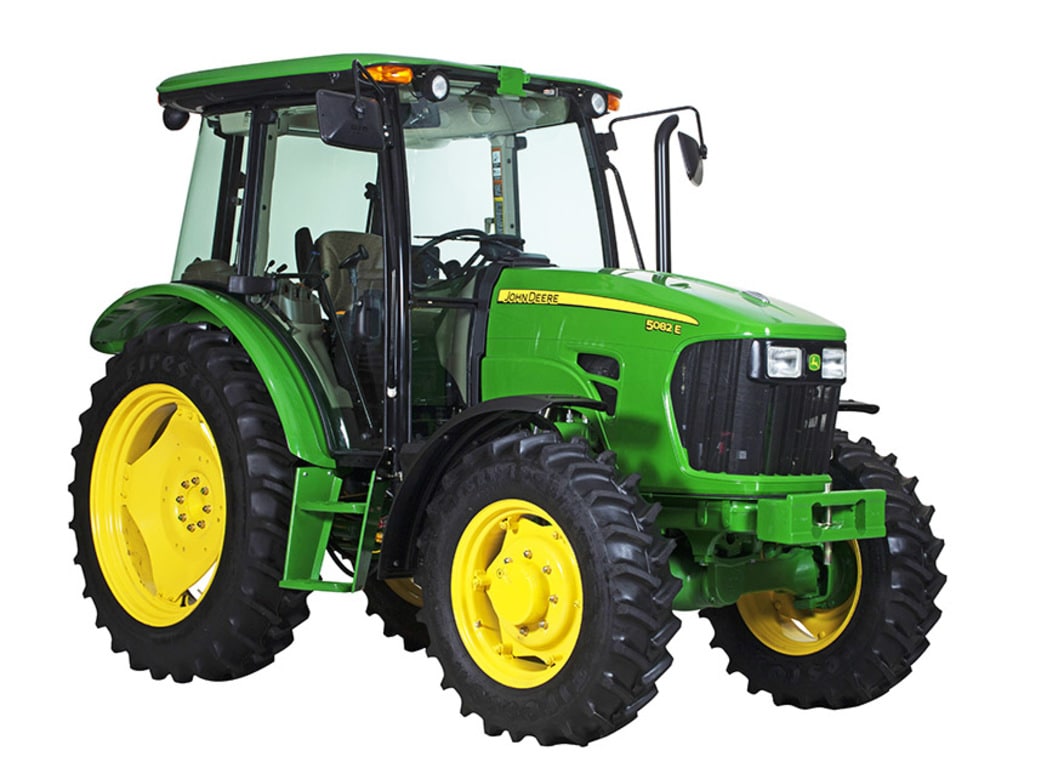

Cabinas rediseñadas con clima controlado opcional aumentan la comodidad y el rendimiento

Interior de cabina con clima controlado

El operador de un tractor Serie 5E apreciará la reducción de ruidos y vibraciónes del asiento, volante de dirección y controles de palancas con una cabina instalada en fábrica, con estructura de protección antivuelco (ROPS) certificada.

Las cabinas están ensambladas al chasis del tractor como una unidad completa y montada sobre aisladores compuestos. Este sistema de montaje es similar a métodos de montaje exitosos de los tractores de mayor potencia en la familia de tractores John Deere.

El conjunto completo de cabina incluye el piso y la columna de dirección. Tener este tipo de cabina completamente aislada reduce en gran medida los niveles de ruido dentro de la cabina. También crea un ambiente más sellado, de modo que la cantidad de partículas que ingresan a la cabina, como polvo y polen, es reducida en gran medida.

La cabina es muy espaciosa, lo que permite amplios espacios para controles y almacenamiento. El suelo plano se suma a la sensación abierta y espaciosa.

El panel de control del techo se ubica en el costado superior derecho y los componentes del aire acondicionado están en las esquinas traseras superiores de la cabina, donde la visibilidad no es tan esencial. Esto proporciona al operador la visibilidad hacia el cargador con una altura sin comparación con cualquier competidor.

Entorno del operador

Controles de clima

Las cabinas de la Serie 5E proporcionan un ambiente limpio y tranquilo, protegido de los elementos. Potentes sistemas de aire acondicionado y calentamiento permiten al operador controlar el clima de la cabina según su preferencia, sin importar las condiciones exteriores. El visor estándar bloquea el sol durante días soleados, mientras que una luz de techo permite al operador ver los controles en todo momento del día.

Las ventanas laterales de la cabina se abren hacia adelante para lograr una excelente ventilación y la puerta en el lado izquierdo se abre completamente para una fácil entrada y salida. Una puerta en el lado derecho está disponible como opción instalada en el distribuidor.

Para tener una excelente visibilidad hacia atrás, el tanque de combustible de 126 litros se ubica bajo el lado izquierdo de la plataforma.

La ventana trasera se abre hasta 70 grados, lo que proporciona una mayor visibilidad cuando se conectan implementos. Un espejo retrovisor interior proporciona visibilidad adicional.

Una columna de dirección abatible se puede ajustar para cada operador.

El diseño interior limpio y libre de obstáculos con plataforma plana maximiza el espacio del operador. Un soporte para bebidas, ubicado en un lugar adecuado, proporciona espacio para la bebida preferida del operador.

Disfrute aún más con un radio o reproductor de discos compactos disponible como kit para instalación en campo. Las cabinas están preparadas para radios, inclu bocinas estándar y arnés de cableado para radio.

Controles de operación

Consola del lado derecho

Consola del lado izquierdo

Excelente visibilidad general en todas las aplicaciones con una ventana trasera que se abre hacia afuera hasta 70 grados, para una conexión de implementos y visibilidad más sencilla. El limpiaparabrisas delantero asegura que el operador puede ver los alrededores del tractor (limpiaparabrisas trasero está disponible para instalación en terreno).

Excelente visibilidad nocturna se consigue con luces de trabajo, que se ajustan con facilidad para redirigir la luz sin herramientas.

Un enchufe conveniente de tres clavijas está disponible para un monitor, controladores y otras necesidades de operación. Cuatro conjuntos de masas de montaje y un enchufe de acceso trasero removible para un monitor o arnés de control también facilitan el uso de un monitor.

Un enchufe eléctrico trasero de siete clavijas para requerimientos eléctricos de complementos y un alternador de 90 amp controlarán los mayores requerimientos eléctricos. Para manejar los mayores requisitos hidráulicos y de transmisión en condiciones severas, un enfriador de aceite hidráulico es estándar.

La batería está ubicada en la parte delantera del tractor para un fácil acceso. Los guardabarros están diseñados para proporcionar mucho espacio a los neumáticos, incluso en las combinaciones de rueda-neumáticos más grandes.

Características adicionales son las siguientes:

Estructura ROPS certificada para protección del operador
Vidrio de seguridad templado en caso de quiebre
Espejos exteriores derecho e izquierdo disponibles (opcional)
Luces de advertencia parpadeante/de señal de giro montada en el techo para el transporte en carretera: dos adelante y dos atrás
Dos luces traseras montadas en el guardabarros para transporte en carretera
Dos grandes peldaños con listones en cada costado

Descripción del motor	John Deere PowerTech 4045
Cilindrada del motor	4 cilindros: 4.5 L 276 cu in.
Potencia nominal del motor	55.9 kW 75 hp
Potencia máxima del motor
Potencia nominal de la TDF (HP SAE)	Potencia máxima certificada a la TDF 47.8 kW 62.7 hp
Potencia de TDF máx
Tipo de transmisión	PowrReverser 12F/12R
Salida nominal de la bomba hidráulica
Categoría del enganche trasero (denominación SAE)	Categoría 1 y 2
Peso de la máquina base
Categoría del enganche trasero (ISO 730-2009)
Fluxo nominal de las bombas hidráulicas
Maximum engine power PS (hp ISO) at max engine speed (EU 2016/1628)
Potencia máxima de la toma de fuerza (TDF) al régimen nominal del motor con la Gestión inteligente de potencia (IPM)
Potencia máxima del motor (ECE-R120)
Potencia nominal de la TDF
Potencia nominal del motor (ECE-R120)
Potência nominal del motor (SAE J1995)
Rated engine power PS (hp ISO) at rated engine speed (EU 2016/1628)

Descripción	John Deere PowerTech 4045
Tipo de motor
Familia de motor	T2
Régimen nominal	2400 rpm
Aspiración	Turboalimentada
Camisas de cilindro	Camisas húmedas
Nivel de emisiones
Tipo de post-tratamiento
Cilindrada	4 cilindros: 4.5 L 276 cu in.

Potencia nominal	55.9 kW 75 hp
Potencia nominal de la TDF (HP SAE)	Potencia máxima certificada a la TDF 47.8 kW 62.7 hp
Potencia máxima de la TDF
Función de gestión Inteligente de la Potencia
Refuerzo de potencia
Potencia máxima del motor
Par motor máximo
Potencia de la barra de tiro
Aumento del par de la TDF
Sistema de inyección de combustible y control
Tipo de filtro de aire del motor
Maximum engine power PS (hp ISO) at max engine speed (EU 2016/1628)
Par motor máximo (sin reforzador de potencia a 1600 r. p. m. del motor)
Potencia máxima de la toma de fuerza (TDF) al régimen nominal del motor con la Gestión inteligente de potencia (IPM)
Potencia máxima del motor (ECE-R120)
Potencia máxima del motor con Gestión inteligente de potencia (IPM)
Potencia nominal de la TDF
Potencia nominal del motor (ECE-R120)
Rated engine power PS (hp ISO) at rated engine speed (EU 2016/1628)
Reserva de torque
Torque máximo del motor

Tipo	PowrReverser 12F/12R
Inversor
Embrague; húmedo/seco	Húmedo
Transmisión ultralenta	Sí
Generación de energía eléctrica integrada
Transmisión ultralenta (reductor)

Tipo	De centro abierto
Salida nominal de la bomba
Caudal disponible en una única VCS trasera	69.6 L/min 18.4 gpm
Caudal disponible en las VCS delanteras
Número de válvulas de control selectivo (VCS) traseras
Número de válvulas de control selectivo (VCS) centrales
Número de válvulas de control selectivo (VCS) delanteras
Control de la VCS con palanca	Opcional
Características hidráulicas auxiliares
Control de la VCS
Caudal de aceite disponible en una única VMD trasera (tipo 200)
Caudal de aceite disponible en una única VMD trasera (tipo 450)
Caudal de aceite disponible en una única VMD trasera (tipo 450E)
Fluxo nominal de las bombas hidráulicas
Válvula de control de flujo

Tipo de detección de carga del control de tiro del enganche	Mecánico
Válvulas de control remoto disponibles
Categoría del enganche (denominación SAE)	Categoría 1 y 2
Capacidad máxima de levante detrás de los puntos de levante	1972.3 kgf 1530 kgf (a 610 mm)
Capacidad de elevación en bastidor estándar
Tipo de detección	Tensor central
Bloqueo del diferencial del eje trasero
Capacidad de carga del enganche trasero (designación SAE)
Capacidad de carga máxima (directamente en los puntos de acoplamiento)
Capacidad de carga total (610 mm detrás de los puntos de acoplamiento)
Capacidad máxima de levante (SAE J283)
Categoría del enganche trasero (ISO 730-2009)

Parte trasera	14.9-24
Gama de trocha
Radio de viraje con frenos
Radio de viraje sin frenos
Sistema central de inflado de los neumáticos (CTIS)
Parte delantera

Espaciado de banda de rodadura
Tipo de transmisión
Ancho de vía
Rodillos intermedios

Freno primario (freno de servicio)
Freno de emergencia
Bloqueo de estacionamiento
Freno de tracción delantera
Frenos del eje delantero
Frenos de emergencia
Frenos hidráulicos de remolque
Frenos neumáticos de remolque

5076ETractor de 77 hp

COMPARTIR

Tecnología y eficiencia garantizada en todo el mundo

Características

Velocidades de avance

Velocidades en tierra

Caja de herramientas y soporte para manual del operador

Peldaños

Entorno del operador

Controles de operación

Videos de producto

Más videos

Especificaciones

Especificaciones clave

Especificaciones del motor

Rendimiento del motor

Transmisión

Sistema hidráulico

Enganche trasero

Barra de tiro

Toma de fuerza trasera (TDF)

Enganche delantero

Eje trasero

Eje delantero

Llantas

Cadenas de oruga

Dirección

Frenos

Sistema eléctrico

Estación del operador

Dimensiones

Peso

Capacidades

Facilidad de mantenimiento

Cargadoras

Agricultura de precisión

Varios

Información adicional

Offers and Discounts

Productos compatibles

Soporte

Refacciones John Deere

Garantía extendida PowerGard™

Servicio Posventa

Donde Comprar

También puede estar interesado en…
