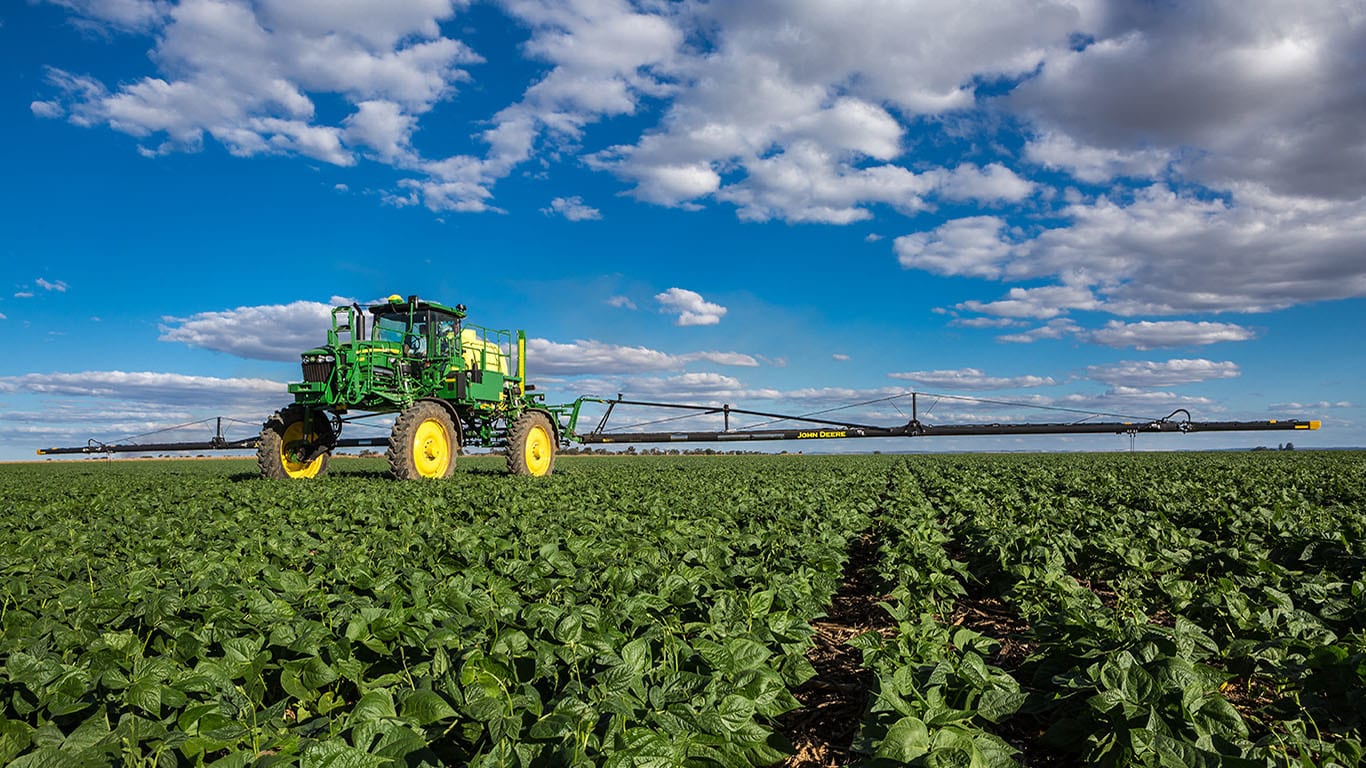

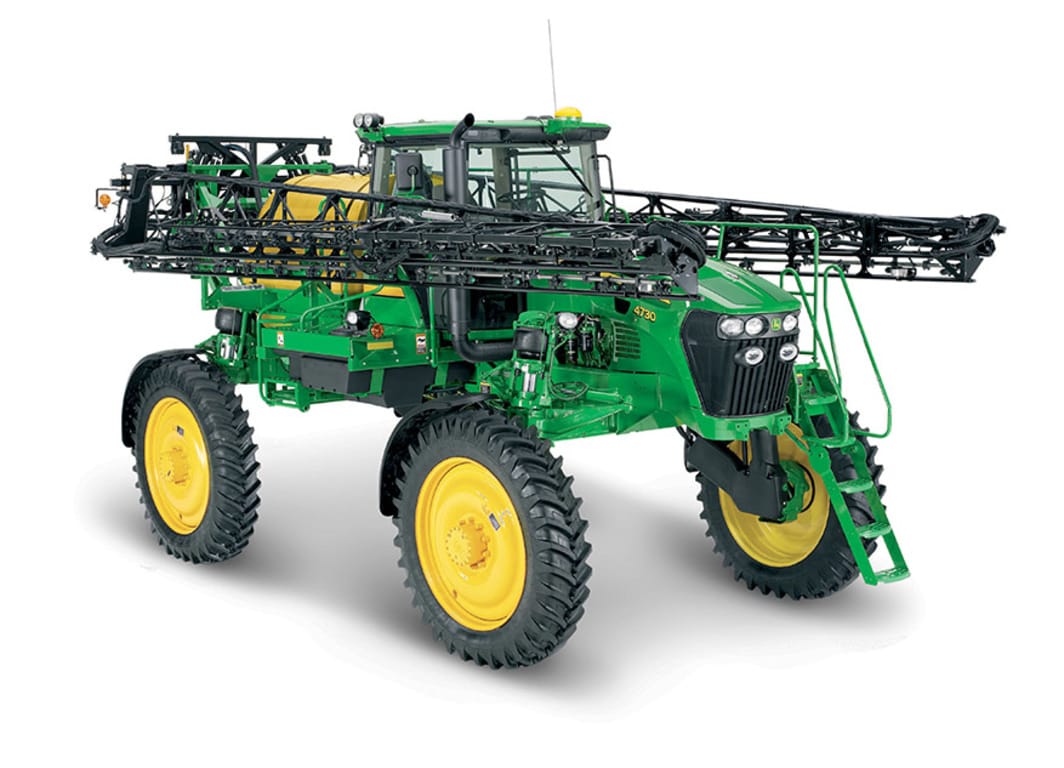

M4030Pulverizadora Autopropulsada
- Botalón de 27m o 30m (acero), 36m (fibra de carbono).
- Tanque de 3000L.
- Despeje de 1.7m.
- Motor de 245hp.
Tecnología inteligente en cada gota.
La pulverizadora M4030 es uno de los equipos con mayor innovación del mercado. El nuevo sistema inteligente de control de boquillas Exactapply™ (opcional), la cabina equipada con el monitor Gen4 4600 CommandCenter™ y la Estación Meteorológica, son apenas algunas de las novedades que lo ayudarán a ser más productivo.
Características
Expandir
Contraer
Modo de compensación de giro
Modo de control de boquillas individuales
Torreta de boquillas individuales
Reduzca el tamaño de la sección durante la pulverización
Torreta de boquillas con cinco secciones
Sin sobreaplicación ni infraplicación con la aplicación mediante boquillas individuales
Tuberías de la barra de pulverización
Tuberías de recirculación de presión
Sensor de la barra de pulverización
Vista trasera del pulverizador M4030 donde se muestra la ubicación de la válvula de aislamiento (parte superior e inferior izquierda) y el puerto de inyección de aire (parte inferior derecha)
Sistema de purga de aire
Ubicación de la bomba de solución
El pulverizador M4030 puede equiparse con la opción de subida de pendientes

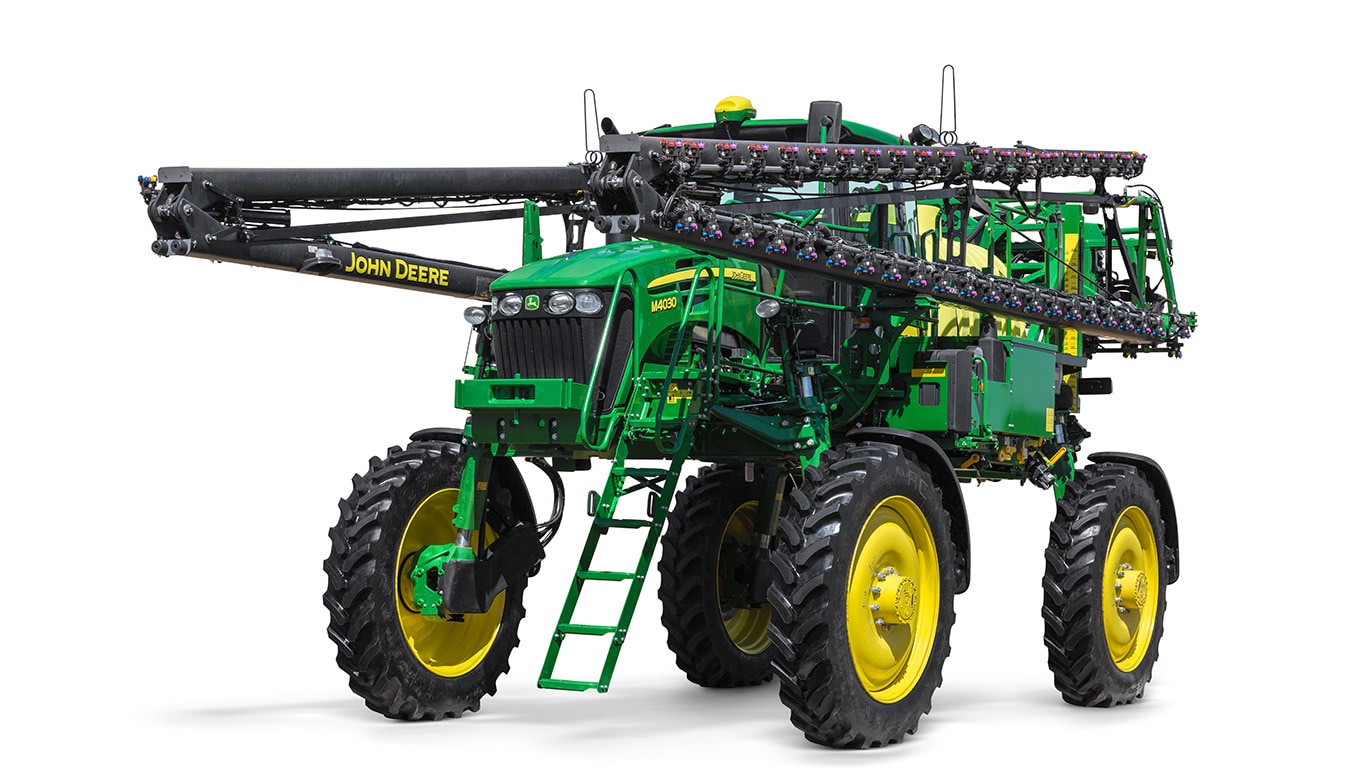

Pulverizador autopropulsado M4030 de John Deere
Pantalla de FieldCruise™ en un monitor G5
En el interior del depósito
Boquillas del agitador
Cubra más hectáreas con mayor precisión y uniformidad mediante el sistema ExactApply™
Modo de compensación de giro
Modo de control de boquillas individuales
Los productos de protección de cultivos son demasiado caros para desperdiciarlos, y las semillas son demasiado valiosas para arriesgarlas o someterlas a un tratamiento insuficiente. Para ayudar a garantizar que su solución llegue al cultivo en la dosis y el tamaño de gota deseados en una amplia gama de velocidades, puede recurrir al sistema de control de boquillas ExactApply™.
El núcleo del sistema ExactApply™ es una torreta de seis boquillas con distintos modos de operación que ayudan a mantener la dosis y la presión deseadas. Desde la cabina, los operadores pueden elegir lo siguiente:
- La modulación por duración de impulsos de 30 Hz, que activa dos solenoides para una presión y un tamaño de gota más uniforme en una amplia gama de velocidades de avance y dosis.
- El modo de selección automática A/B, que cambia automáticamente entre dos boquillas para mantener una presión de pulverización constante durante una aplicación convencional.
- El modo de compensación de giro, que reduce la proporción de pulverización en el lado interno del giro y la aumenta en el externo, para garantizar una aplicación uniforme en todo el ancho de la barra de pulverización.
- El control de boquillas individual, que minimiza los solapamientos al controlar la aplicación en el nivel de la boquilla individual, no en los anchos de sección de 2,03 m a 4,57 m.
Al mantener la dosis y la presión deseadas en un amplio rango de velocidades, ExactApply™ le permite cubrir hasta 5,8 ha más por hora* (basado en un aumento de 4,7 km/h de la velocidad de operación) con una deposición de pulverización más uniforme, para que pueda ahorrar insumos y preservar más potencial de rendimiento de cultivo.
*NOTA: Prueba realizada por AgroEfetiva Serviços SS LTDA.
Mayor eficiencia de aplicación con el control de boquillas individuales Pro
Torreta de boquillas individuales
Reduzca el tamaño de la sección durante la pulverización
Torreta de boquillas con cinco secciones
El Control de secciones es una tecnología de agricultura de precisión fundacional. Gracias a su uso, los productores de todo el mundo se beneficiaron con la reducción de costos y excesos en la aplicación. Sobre esta base, el equipo de John Deere creó el control de boquillas individuales Pro, que permite que los productores que tienen pulverizadores M4000 obtengan mayores ahorros en costos de insumos y mayor eficiencia de aplicación gracias a una mejor calidad de pulverización.
Las principales características del control de boquillas individuales Pro incluyen las siguientes:
- Control de boquillas individuales
- La modulación por duración de impulsos (PWM) de 15 Hz ofrece precisión y uniformidad en la aplicación.
- Se permite la compensación de giro mediante impulsos de boquillas individuales y 15 Hz
- Se mantiene el mismo tamaño de gota durante la aplicación, incluso con variaciones en la velocidad de avance
- Se reducen los excesos en la aplicación, las quemaduras en los cultivos y la deriva del objetivo
- Compartible con la recirculación de presión y la recuperación del producto*
El control de boquillas individuales Pro está pensado para el productor tradicional y a mayor escala que desea actualizar su pulverizador actual con funcionalidades de boquilla. La reducción del tamaño de la sección y la compensación de giro son aspectos claves que el productor debería tener en cuenta.
* NOTA: Con el control de boquillas individuales Pro y la recirculación de presión en la barra de pulverización, las torretas de boquillas ubicadas en el extremo de los tubos de pulverización admiten solo dos puntas de pulverización. Las torretas de boquillas siguen admitiendo hasta cinco puntas de pulverización en las demás áreas.
|
ExactApply™ |
Control de boquillas individuales Pro |
Control de boquillas individuales |
Boquilla pulverizadora convencional |
Control de secciones |
|
|
|
X |
Control de boquillas individuales |
X |
X |
X |
|
Compatible con la modulación por duración de impulsos (PWM) de 15 Hz |
X |
X |
|
|
Compatible con la modulación por duración de impulsos (PWM) de 30 Hz |
X |
|
|
|
Compensación de giro por boquilla |
X |
X |
|
|
Cambio de boquillas A/B/A+B |
X |
|
|
|
Torreta con cinco boquillas |
|
X |
X |
X |
Torreta con seis boquillas |
X |
|
|
|
Recirculación de presión con recuperación del producto en la barra de pulverización |
X |
X |
X |
|
Llavero transmisor |
X |
X |
X |
|
Obtenga ahorros y proteja los cultivos con el control de boquillas individuales
Sin sobreaplicación ni infraplicación con la aplicación mediante boquillas individuales
El control de boquillas individuales garantiza eficiencia en la aplicación localizada de productos fitosanitarios. Ahorre hasta un 5 por ciento en productos fitosanitarios (hasta 110,40 BRL por hectárea*). El sistema de control electrónico alcanza su máximo potencial junto con la funcionalidad del sistema de pulverización de recirculación de presión con recuperación del producto.
- Se reducen los costos al minimizar los solapamientos y las omisiones en la aplicación
- Precisión en la aplicación de pulverización
- Se permite la recirculación de presión y la recuperación del producto
- Fácil y cómodo, desde la barra de pulverización entera hasta el control de boquillas individuales
* NOTA: Sobre la base de una explotación agrícola de 2000 ha de soja y maíz asumiendo costos equivalentes a R$ 2208,00/ha, los ahorros del 5 por ciento en insumos representarán R$ 220.800,00
Ahorro de producto con recirculación y recuperación de producto
Tuberías de la barra de pulverización
Tuberías de recirculación de presión
La calidad de la aplicación es crucial. Mantenga la solución en suspensión en la barra de pulverización y el sistema mientras la maquinaria está encendida y no está pulverizando con recirculación de presión. La recirculación durante el enjuague elimina todo el producto químico que deriva de la suspensión durante la pulverización, lo que genera una mayor velocidad del agua de enjuague en el tubo de pulverización. El agua de enjuague puede recircular varias veces para limpiar mejor los tubos de pulverización y reducir el tiempo de limpieza. La recirculación de presión de la barra de pulverización mezcla la solución y prepara la barra antes de la pulverización para obtener una mezcla homogénea de productos químicos en todo el sistema de solución hasta la punta de la boquilla. Esta recirculación mejora la calidad de la pulverización y reduce el tiempo inicial de la operación.
Ahorros de costos
- Un ahorro de hasta 38 l en productos químicos cada vez que el operador utiliza el sistema de limpieza o realiza un cambio
- Estas características permiten ahorrar tiempo valioso, productos y costos durante el enjuague y la preparación de la barra de pulverización al cambiar de solución
- Recupere soluciones de protección de cultivos costosas entre aplicaciones o gastos de mantenimiento en el campo gracias a la recuperación del producto
- Reduzca potencialmente los daños en los cultivos por la acumulación de productos químicos residuales
Rendimiento:
- Experimente la distribución uniforme del producto en toda la barra de pulverización
- Reduzca los atascos en las boquillas con una mayor agitación del producto en el sistema de solución
- Evite acumulaciones en las tuberías al mantener la solución en movimiento con la recirculación de presión, junto con la recuperación del producto y la purga de aire de la barra de pulverización
- Obtenga mejores características de enjuague de la barra de pulverización y, al mismo tiempo, una reducción de la exposición durante el mantenimiento de los cuerpos de las boquillas
- Obtenga ahorros en productos químicos y permita la captación de agua de enjuague con mayor facilidad entre enjuagues cuando los operadores no realizan la pulverización desde la barra de pulverización en el campo
Baches, terrazas y pendientes: el sistema BoomTrac™ Pro 2 puede con todo
Sensor de la barra de pulverización
Para obtener el máximo nivel de precisión al pulverizar con menos deriva y un menor riesgo de daños a la barra de pulverización, tenga en cuenta el sistema automático de control de la altura de la barra de pulverización BoomTrac™ Pro 2, disponible para los pulverizadores M4000.
- Ofrece una precisión de pulverización hasta un 61 por ciento superior (puntuación compuesta en distintos terrenos) con respecto al sistema BoomTrac™ Pro anterior
- Ofrece un aumento del 1,6 por ciento en la cantidad de tiempo en que la barra de pulverización mantiene su altura deseada, una verdadera ventaja en condiciones adversas o pendientes
- Junto con la precisión mejorada y la menor deriva, los operadores pueden beneficiarse con tener una función menos que realizar y una cosa menos de la que preocuparse
- Valor de altura de la barra de pulverización, potencia de procesamiento y mayor rapidez en la respuesta
Maximice la eficiencia del sistema de enjuague con la purga de aire de la barra de pulverización
Vista trasera del pulverizador M4030 donde se muestra la ubicación de la válvula de aislamiento (parte superior e inferior izquierda) y el puerto de inyección de aire (parte inferior derecha)
Sistema de purga de aire
Una característica de limpieza opcional, que se conoce como purga de aire de la barra de pulverización, fuerza aire por la barra para ayudar a limpiar la tubería de la solución durante el cambio de producto. Cuando se activa en el monitor CommandCenter™ 4600, el aire del depósito de aire integrado se enruta hacia las barras para purgar toda el agua o el producto adicionales por las boquillas.
Use la purga de aire de la barra de pulverización para lo siguiente:
- Extraer la solución de la barra de pulverización sin efectuar procedimientos de enjuague
- Maximizar la eficiencia del sistema de enjuague
Aún deben enjuagarse con agua los componentes del sistema de solución para evitar daños en el cultivo, contaminación por productos químicos y daños en la maquinaria. Consulte el manual del operador para obtener más detalles.
Aumente el tiempo útil de la maquinaria y reduzca los costos con la bomba de solución mejorada
Ubicación de la bomba de solución
Una bomba de solución duradera y resistente es clave para mantener un tiempo útil alto de la maquinaria durante la exigente temporada de aplicación.
A partir del año de fabricación 2023, los pulverizadores se han actualizado con una tecnología de retén húmedo de bomba de solución, que utiliza un sistema de fluido de barrera para engrasar y evitar aumentos de temperatura en el retén mecánico. Mediante una mejor protección del retén mecánico, aumenta su vida útil para soportar fallas comunes relacionadas con problemas de funcionamiento en vacío y enlace químico, lo que reduce el tiempo de inactividad general de la maquinaria.
Aspectos clave de la bomba de solución:
- Mayor vida útil
- Aumento del tiempo útil del pulverizador
- Garantía de un año con cobertura total
Más allá de eso, las bombas de solución están fabricadas con carcasas de acero inoxidable que ofrecen una resistencia superior a la corrosión química, y su motor hidráulico está equipado con drenaje del alojamiento para la máxima vida útil del motor.
Las maquinarias producidas antes del año de fabricación 2023 pueden actualizarse con una bomba de solución sin gestión previa que incluye tecnología de retén húmedo. Consulte el catálogo de piezas para acceder a los números de referencia más actualizados.
Aumente el rendimiento en el pulverizador M4030 con la opción de subida de pendientes
El pulverizador M4030 puede equiparse con la opción de subida de pendientes
Al incorporar diferentes cubos de rueda trasera, la opción de subida de pendientes mejora el rendimiento de la maquinaria al aumentar un 28 por ciento la subida de pendientes, lo que permite que la maquinaria pulverice en pendientes.
- Mayor capacidad para subir pendientes, hasta un 28 por ciento más respecto del pulverizador M4030 estándar (sin la opción de subida de pendientes)
- Pulverice cuesta arriba con una pendiente máxima del 30 por ciento (ángulo de 17 grados)
Reduzca hasta el 6 por ciento (litros/hectáreas) de consumo de combustible con los controles de velocidad automática FieldCruise™
Pulverizador autopropulsado M4030 de John Deere
Los pulverizadores autopropulsados de la serie M4000 de John Deere están diseñados teniendo en cuenta las reducciones del costo de propiedad. Minimizará el consumo total de fluidos durante el funcionamiento. La interfaz del software permite a los operadores establecer la rotación máxima del motor y, de este modo, se reduce el consumo de combustible donde las condiciones de funcionamiento no requieren un ralentí máximo o superior.
- La reducción en el consumo de combustible máxima es del 6 por ciento (litros/hectárea) cuando se utiliza FieldCruise™.
- Obtenga una rotación optimizada del motor según las condiciones del campo
- Compensa las revoluciones por minuto del motor para mantener el valor establecido independientemente de la carga aplicada al motor
- Permite al operador ajustar un régimen del motor predeterminado
- El motor debe estar encendido para que FieldCruise™ se active
Pantalla de FieldCruise™ en un monitor G5
El juego de agitador mejora el flujo de producto en el depósito de solución
En el interior del depósito
Boquillas del agitador
Descripción general
El sistema de agitación actual cuenta con dos boquillas en el agitador, que se encarga del flujo de la solución durante la pulverización. Sin embargo, con algunos cultivos, el operador utiliza productos químicos muy viscosos o difícilmente solubles en agua, lo que permite que los sedimentos se asienten en algunos puntos del depósito de solución. Esto puede causar obstrucciones en las boquillas, problemas en los filtros o en el sistema de solución mismo.
Para garantizar un mejor funcionamiento, el pulverizador autopropulsado M4030 y M4040 se puede equipar con el juego de agitador. El juego consta de dos agitadores con un diseño inteligente, que pueden agregarse al sistema actual para obtener, en total, cuatro agitadores.
Ventajas
- Menos residuos químicos
- Se evita el contacto del operador con los productos químicos
- Menos costos de mantenimiento
Especificaciones
Especificaciones clave
| Potencia nominal del motor | ||||
|---|---|---|---|---|
| Potencia máxima del motor | ||||
| Sistema de solución - Capacidad | 3000 L 792.5 gal. |
|||
| Tamaño del llenado rápido | 568 L 150 gal. |
|||
| Opciones de longitud de la pluma/Material | 27.4 m (90 ft): Acero 30.5 m (100 ft): Acero 36.6 m (120 ft): Fibra de carbono |
|||
| Rango de velocidades de pulverizado | 0 a 30 km/h 0 a 18.6 mph |
|||
| Velocidad máxima de transporte | 50 km/h 31.1 mph |
|||
| Suspensión | Cuatro ruedas de tipo tirante independiente con resortes neumáticos | |||
| Espacio entre cultivos con neúmáticos estándar | 170 cm 67 in. Opcional: 152 cm 60 in. |
|||
| Peso total (depósito de solución vacío) |
Motor
| Marca | Motor diésel en línea con 4 válvulas | |||
|---|---|---|---|---|
| Potencia nominal del motor | 183 kW 245 hp |
|||
| Potencia máxima del motor | ||||
| Aumento de potencia | ||||
| Emisiones | Tier 2 (EUA) Fase II A (Europa) |
|||
| Número de cilindros | 6 | |||
| Cilindrada | 6.8 L 415 cu in. |
|||
| Transmisión | ||||
| Alternador | 200 A y tensión regulada | |||
| Capacidad del depósito de combustible | 503.5 L 133 gal. |
|||
| Capacidad del tanque de fluido de escape diesel (DEF) | ||||
| Velocidad AutoTrac máxima |
Sistema de solución
| Capacidad | 3000 L 792.5 gal. |
|||
|---|---|---|---|---|
| Material del depósito | Polietileno amarillo | |||
| Capacidad del depósito de enjuague | 568 L 150 gal. |
|||
| Caudal de la bomba de solución | ||||
| Tamaño del llenado rápido | ||||
| Marca del control de dosis | ||||
| Control automático de secciones | Control de secciones John Deere | |||
| Pantalla | Pantalla táctil CommandCenter™ Gen 4 4600 de 26.4 cm (10 in.) | |||
| Control del sistema de de solución | Manual | |||
| Ubicación de la boca de llenado: | En el lado izquierdo (válvula Quik-Fill™) o en la tapa superior del tanque de solución | |||
| Caudal de la bomba de llenado | ||||
| Método de inyección de productos químicos | ||||
| Eyector de producto químico | Polietileno | |||
| Capacidad del eyector de productos químicos (tamaño) | 42 L 11.1 gal. |
|||
| Tamaño del medidor de caudal | ||||
| Tamiz de aspiración | Malla de 16 | |||
| Tamiz de presión | Malla de 50 | |||
| Tamiz de la pluma | Malla de 80 |
Barra de pulverización
| Opciones de longitud de la pluma | 27.4, 30.5, o 36.6 m 90, 100 o 120 ft |
|||
|---|---|---|---|---|
| Altura automática de la pluma | BoomTrac™ Pro | |||
| Material de las tuberías | ||||
| Material de la barra de pulverización | 27.4 m (90 ft): Acero 30.5 m (100 ft): Acero 36.6 m (120 ft): Fibra de carbono |
|||
| Ajuste de altura sobre el terreno | 73.0 a 226.0 cm 28.7 a 89.0 in. |
|||
| Anchura de separación | Barra de pulverización de acero (27.4 m): 1.97 m (6.45 ft) Barra de pulverización de acero (30.5 m): 2.98 m (9.79 ft) Barra de pulverización de fibra de carbono (36.6 m): 2.50 m (8.21 ft) m |
|||
| Secciones de la pluma | Barra de pulverización de acero (27.4 m): Nueve secciones Barra de pulverización de acero (30.5 m): Nueve secciones Barra de pulverización de fibra de carbono (36.6 m): Nueve secciones |
|||
| Espacio entre boquillas | 38.1 o 50.8 cm 15 o 20 in. |
Tren de transmisión
| Tipo | Transmisión hidrostática con una única bomba hidrostática | |||
|---|---|---|---|---|
| Transmisión | Tracción en las cuatro ruedas a tiempo completo con cuatro motores de desplazamiento variable | |||
| Cambio de marchas | Marcha electrohidráulica (sobre la marcha) | |||
| Capacidad del depósito hidráulico | 62 L 16.4 gal. |
|||
| Rango de velocidades de pulverizado | 0 a 30 km/h 0 a 18.6 mph |
|||
| Velocidad máxima de transporte | 50 km/h 31.1 mph |
Bastidor
| Tipo | ||||
|---|---|---|---|---|
| Compatible con producto seco | ||||
| Suspensión | Cuatro ruedas de tipo tirante independiente con resortes neumáticos | |||
| Espacio entre cultivos con neúmáticos estándar | 170 cm 67 in. Opcional: 152 cm 60 in. |
|||
| Neumáticos delanteros | IF 320/105R46 LI-166 R-1W IF 380/90R46 LI-168 R-1W IF 420/80R46 LI-167 R-1W VF 380/90R46 LI-173 |
|||
| Neumáticos traseros | IF 320/105R46 LI-166 R-1W IF 380/90R46 LI-168 R-1W IF 420/80R46 LI-167 R-1W VF 380/90R46 LI-173 |
|||
| Neumáticos de flotación | ||||
| Ajuste hidráulico de ancho de vía | Estándar | |||
| Ancho de vía de neumáticos | 313.0 a 394.0 cm 123.3 a 155.2 in. |
|||
| Base de rueda | ||||
| Radio de giro | 8.66 m 28.4 ft |
|||
| Freno de estacionamiento | Controlado mediante interruptor | |||
| Frenos principales | ||||
| Elevación/descenso de la escalera | Automático e hidráulico | |||
| Peso total con pluma de 80 pies | ||||
| Peso total con pluma de 90 pies | ||||
| Peso total con pluma de 100 pies | ||||
| Peso total con pluma de 120 pies | ||||
| Peso total (depósito de solución vacío) |
Opciones
| Hidrolavadora | ||||
|---|---|---|---|---|
| Compresor de aire | ||||
| Capacidad del marcador de espuma | ||||
| Herramientas de mantenimiento remoto |
Información adicional
| Fecha de la Información | 16 de noviembre de 2018 |
|---|
-
Aspersora Autopropulsada 4730 -
Aspersora Autopropulsada 4630 -
Aspersora de tiro PV1020 -
Aspersora montada PV1002 -
Aspersora montada PV1004
-
Aspersora montada PV1006
-
Aspersora montada PV1008 -
C160 Aspersora para cultivos especiales -
M110 Aspersoras -
M115 Aspersoras -
M120 Aspersoras -
M220 Aspersora
-
M230 Aspersoras -
R110 Aspersoras -
R115 Aspersoras -
R130 Aspersora
-
R310 Aspersora -
R315 Aspersoras
-
R320 Aspersora
