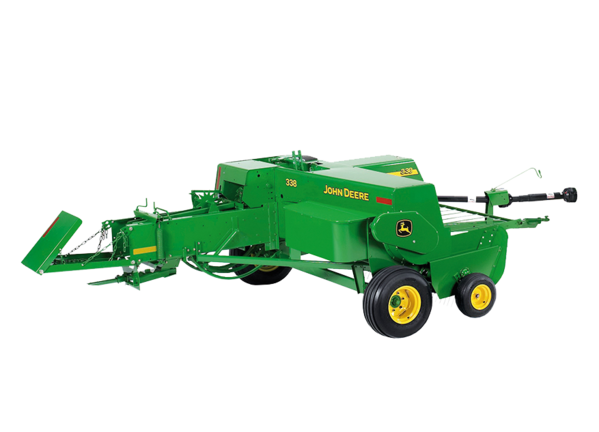

Empacadora Rectangular338
- Largo de las pacas ajustables de 30 a 130 cm.
- Gato de soporte
- Compresor del recolector
- Canal deslizador de pacas estándar
Empacadora 338
Con las empacadoras rectangulares John Deere, no importa lo que esté empacado, ofrecen un rendimiento fiable para ayudarle a conseguir el mejor uso a su forraje.
Características
Expandir
Contraer
Recolector de la empacadora rectangular

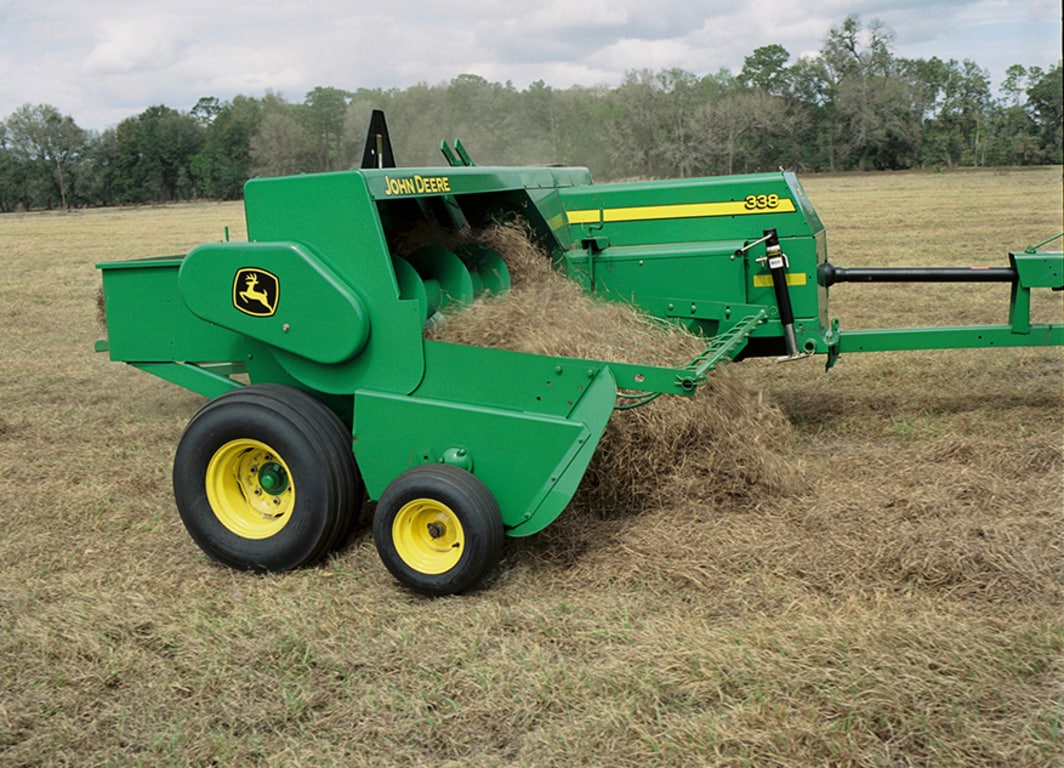

Recolector de la empacadora rectangular pequeña con compresor de heno
Recolector y sinfín de libre flotación
Sistema de anudado de la empacadora rectangular
Tensor hidráulico de pacas mostrado en la empacadora 348
Horquillas de alimentación
Recolector de alimentación de ancho completo
Recolector de la empacadora rectangular
Los dientes de recolección y las barras limpiadoras con rebordes se extienden hasta la zona de expansión a ambos lados del recolector. Esto permite que se aproveche todo el ancho del recolector al trabajar con hileras anchas.
Los dientes de recolección con poco espacio entre ellos recogen todo el heno en hileras anchas y pesadas.
Empacadora |
Número de dientes |
328 |
104 |
338 |
156 |
338 |
156 |
Las barras limpiadoras angostas se encuentran a poca distancia una de otra para preservar las hojas y el material más corto y así, aumentar la calidad de la paca.
El recolector tiene 188 cm (74 in.) de ancho en su sección más ancha y 25.4 cm (10 in.) en el lado interior, a la derecha de la cámara de formación.
- El El ancho total del recolector se obtiene retirando las ruedas de tractor que puedan interferir en la hilera.
Las bandas de transmisión utilizadas para accionar el recolector funcionan virtualmente sin problemas y eliminan la necesidad de los embragues deslizantes.
Compresor de heno regulable
Recolector de la empacadora rectangular pequeña con compresor de heno
El compresor de heno regulable se instala y flota junto con el recolector al tiempo que ayuda a mantener la misma relación con los dientes de recolección en todas las alturas operativas.
El compresor de heno también controla el heno de modo que llegue constantemente al sinfín.
El compresor de heno puede regularse en nueve posiciones diferentes para mantener un buen control del heno, tanto en hileras grandes y pesadas, como en otras leves y esponjosas.
Para acceder al sinfín o la boca de alimentación, es fácil retirar el compresor liberando dos pasadores de resorte.
Alimentación del sinfín de libre flotación

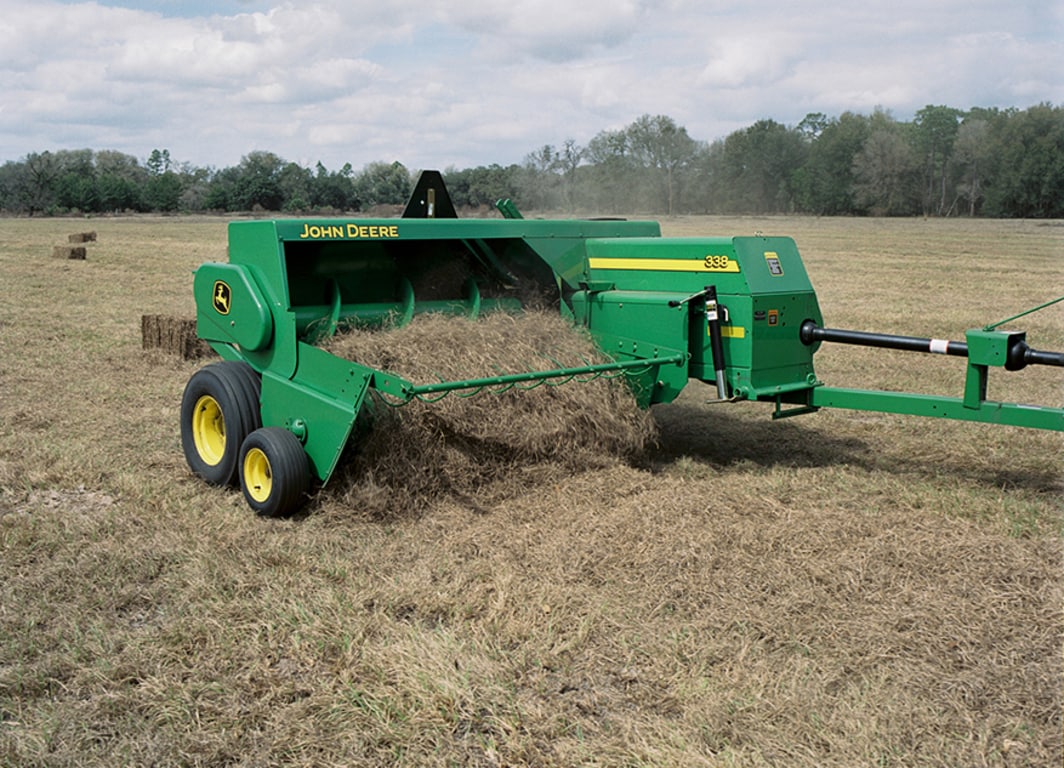

Recolector y sinfín de libre flotación
El sinfín de libre flotación expulsa del heno del recolector constantemente y lo traslada hacia la cámara de precompresión:
- Aumenta la capacidad general
- Produce heno de mejor calidad
- Permite que el contacto entre el cultivo y los dientes del recolector sea mínimo, lo que reduce la pérdida de hojas
El sinfín de libre flotación sube o baja para alcanzar para equiparar y mantener el control del cultivo de entrada.
El heno entra en la caja cónica del sinfín, donde las horquillas de alimentación doblan cada carga a medida que llega a la cámara de pacas, donde se producen pacas uniformes. Para que las pacas sean más uniformes, el cultivo se comprime con anterioridad.
El sistema de sinfín dispone de menos piezas móviles, de modo que se reducen las posibilidades de desgaste o averías imprevistas.
Anudadores precisos
Sistema de anudado de la empacadora rectangular
Los anudadores impulsados por el eje y los engranajes brindan un impulso fuerte para una operación precisa y confiable.
Establecer los tiempos del sistema de anudado y de las agujas es sencillo:
- Retirar un tornillo y posicionar los engranajes
- El intervalo de tiempo permite posicionar el émbolo fácilmente
El dedo retenedor sostiene la cuerda sobre las navajas durante el ciclo de atado:
- Elimina el dedo hilador
- Reduce la posibilidad de dañar la cuerda
- La muesca controla la posición del hilo sobre la navaja y logra un mejor funcionamiento del anudador
- Las conexiones de tipo rótula garantizan que la regulación sea precisa
La cuchilla de corte de cuerda es de acero de calidad quirúrgica y se puede desatornillar fácilmente para sustituirla o afilarla.
El borde regulable sobre el brazo limpiador permite regular la navaja de manera fácil y precisa.
El encaje adecuado de los engranajes del anudador se mantiene con facilidad por medio de pasadores de resorte y arandelas en el eje elevador de la aguja.
El eje elevador de la aguja de gran diámetro aumenta la fuerza para un funcionamiento confiable.
El bastidor del anudador con diseño dividido permite retirar el dispositivo sin necesidad de desmontar todo el mecanismo.
Un resorte espiral de compresión sobre el soporte del hilo facilita la regulación y mejora el rendimiento.
Los intervalos de los discos del hilo se establecen sin necesidad de retirar el engranaje del piñón.
Es fácil realizar ajustes al intercambiar navajas de varias hilos por navajas de cuerda sisal.
El bastidor de la leva de la navaja es una pieza separada y endurecida que se puede reemplazar independientemente del bastidor del anudador y así reducir costos.
Tensión hidráulica de pacas disponible
Tensor hidráulico de pacas mostrado en la empacadora 348
El tensor hidráulico de pacas permite un sencillo ajuste de la densidad de la paca que se cumpla con las variaciones de los cultivos y el peso deseado de la paca:
- Los cilindros hidráulicos sustituyen a los resortes que normalmente controlarían la densidad de las pacas.
- Ejerce una presión constante y uniforme en cada paca
- Fácil de usar
- La tensión aplicada a la paca se controla mediante un único botón.
- Al aumentar la tensión, también aumenta el peso de la paca.
Pacas uniformes
Horquillas de alimentación
El heno se distribuye de manera uniforme dentro de la cámara de formación, donde se producen pacas fáciles de manipular y apilar.
Las horquillas de alimentación pueden regularse en cinco posiciones diferentes de acuerdo con las exigencias de alimentación para determinadas condiciones de heno.
Las horquillas disponen de resortes para protección y actúan independientemente de los anudadores.
Especificaciones
Tamano de la paca
| Seccion transversal | 35.6x45.7 cm | |||
|---|---|---|---|---|
| Longitud ajustable | De30.5 a J27cm |
Ancho recolector
| Interior | 1 .6 m | |||
|---|---|---|---|---|
| En el ensanchamiento | 1.9 m | |||
| Cantidad de dedos | 156, en cuatro barras dentadas |
Ajuste de altura
| Rango | 12.7 cm | |||
|---|---|---|---|---|
| Diámetro del cilindro | 30.5 cm |
Volante
| Diámetro | 68.6 cm | |||
|---|---|---|---|---|
| Peso | 103 kg |
gusano sin fin
| Diámetro | 40.6 cm | |||
|---|---|---|---|---|
| Largo | J.5m | |||
| Camara de alimentación | 0.19 in' |
Piston
| Recorrido | 76.2 cm | |||
|---|---|---|---|---|
| Frecuencia por minuto(Bajo carga de 540 rpm) |
Camara de compresión
| largo | 1.2 m |
|---|
Rodado
| Derecho | 26x12.0-12 | |||
|---|---|---|---|---|
| lzquierdo | 11 L-14 |
Dimensiones y pesos
| Altura | l.7m | |||
|---|---|---|---|---|
| Ancho | 2.7m | |||
| Largo | 5 m | |||
| Peso aproximado | l362 kg |
Requerimientos
| Velocidad de la TDF | 540 rpm | |||
|---|---|---|---|---|
| Potencia requerida en TDF | 35 hp |
Sistema de atado
| Capacidad de bobinas de cordel | 8 | |||
|---|---|---|---|---|
| Cordel requerido | Compatible hon varios tipos y tamaños, incluso plásticos y cordel de henequén | |||
| Capacidad de bobinas e alambre | 4 |
